المعرفة الصناعية

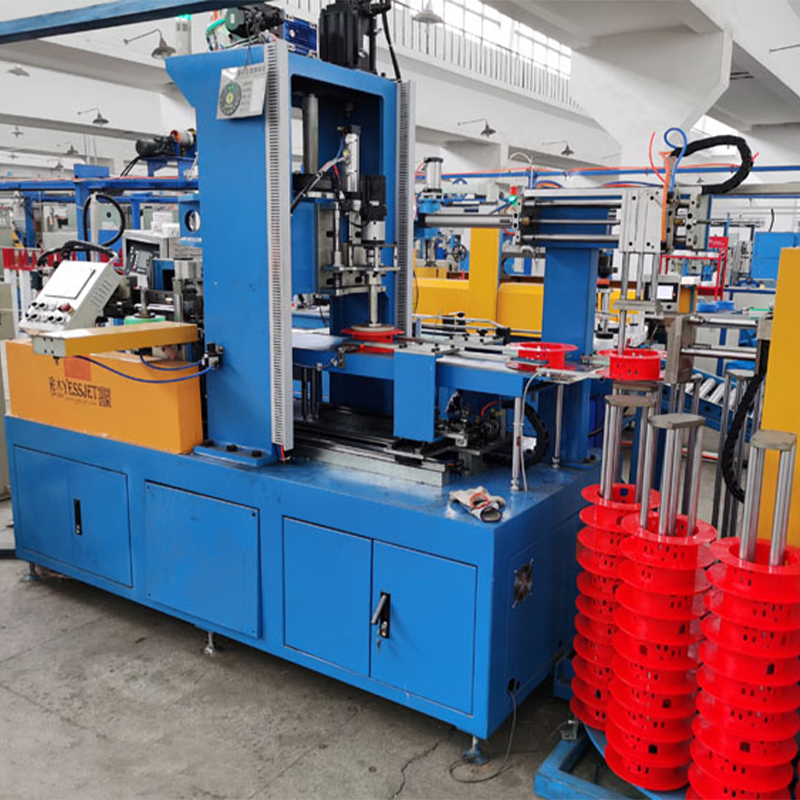

التحكم في هندسة الملف: لماذا يهم تناسق القطر الداخلي أكثر مما يبدو

في معدات تعبئة اللف الأوتوماتيكية بالكامل نادرًا ما يتم التعامل مع القطر الداخلي (ID) للملف النهائي باعتباره متغيرًا حاسمًا للعملية - إلا أنه يؤثر بشكل مباشر على المعالجة النهائية، وتوافق شاشات العرض بالتجزئة، والسلوك الميكانيكي للكابل أثناء الدفع. إن ملف ملفوف بمعرف غير متناسق - ناتج عن أخطاء توقيت تمديد الشياق، أو ضغط التثبيت الأساسي غير المتناسق، أو الاختلاف في شد الخط أثناء دورات اللف الأولية - سوف ينتج ملفًا يتم تثبيته بشكل غير متساو على خطافات العرض، ويؤدي إلى تشويش آلات الدفع الأوتوماتيكية في مواقع التثبيت، ويولد ضغطًا متبقيًا أعلى في عزل الكابل في الطبقات الأعمق. بالنسبة لأسلاك البناء صغيرة الحجم التي يتم لفها في ملفات بطول 50 مترًا أو 100 متر، فإن اختلاف معرف 3-5 ملم عبر مجموعة الإنتاج يمكن أن يؤدي إلى شكاوى العملاء التي ترجع إلى آلة اللف، وليس الكابل نفسه.

السبب الجذري لاختلاف المعرف في آلات اللف الأوتوماتيكية يكون دائمًا تقريبًا في تسلسل تحرير الشياق. تعمل تصميمات الشياق المتوسعة على تثبيت قلب الملف أثناء اللف، ثم تنقبض لتحرير الملف النهائي للنقل. إذا كان توقيت الانكماش مرتبطًا بمؤقت ثابت بدلاً من إشارة مؤازرة مؤكدة الموضع، فإن التمدد الحراري لجسم الشياق أثناء التشغيل المستمر عالي السرعة يؤدي تدريجيًا إلى تغيير قطر التحرير الفعال - مما يؤدي إلى إنتاج ملفات أصغر قليلاً في المعرف مع ارتفاع درجة حرارة الماكينة أثناء نوبة الإنتاج. الإصلاح هو تشغيل الشياق المؤكد من خلال ردود الفعل الموضعية، حيث يتحقق نظام التحكم من موضع ذراع الشياق الفعلي عند نقاط ضبط التوسيع والتعاقد قبل السماح بمواصلة دورة اللف أو النقل.

تعالج شركة Shanghai Yessjet Precise Machinery Co., Ltd. هذا الأمر من خلال تشغيل الشياق الذي يتم التحكم فيه مؤازرًا مع التحقق من الموقع المؤكد بواسطة جهاز التشفير في مجموعة معدات تعبئة وتغليف اللف الأوتوماتيكية بالكامل. يتم تسجيل موضع الشياق لكل دورة ملف، مما يسمح لمهندسي الجودة بربط أي انحراف في المعرف بنافذة إنتاج محددة - وهي إمكانية ذات أهمية كبيرة عند إدارة مطالبات العملاء على دفعات كبيرة.

إدارة التوتر عبر دورة اللف الكاملة

إن شد السلك أثناء اللف ليس نقطة ضبط واحدة - بل هو متغير ديناميكي يجب إدارته بشكل فعال عبر أربع مراحل متميزة على الأقل من كل دورة ملف: تشكيل الالتفاف الأولي، واللف في الحالة المستقرة، ونهج التباطؤ لعدد العدادات المستهدفة، وتسلسل قطع ونقل الذيل. يعد تشغيل نقطة ضبط شد ثابتة عبر المراحل الأربع أحد أخطاء التكوين الأكثر شيوعًا في تركيبات معدات تعبئة وتغليف اللف الأوتوماتيكية بالكامل، وينتج عنه عيوب يصعب تشخيصها لأنها تظهر بشكل غير متسق وليس على كل ملف.

أثناء تشكيل اللف الأولي، يجب أن يكون التوتر أعلى قليلاً من الحالة المستقرة لضمان تثبيت الطبقات الأولى بقوة على الشياق دون الانزلاق. إذا كانت أول اثنتين أو ثلاث لفات فضفاضة، فيمكن أن يتحرك الملف بأكمله بشكل قطري أثناء تسلسل النقل، مما ينتج ملفًا بمظهر خارج المركز وتكديس طبقات غير متساوٍ. أثناء مرحلة التباطؤ التي تقترب من قطع عدد العدادات، يجب تقليل التوتر بشكل متناسب مع سرعة الخط - إذا ظل التوتر عند قيم الحالة الثابتة أثناء تباطؤ الخط، فإن موضع الأسطوانة الراقصة المتراكمة يمتص الفائض، لكن نهاية الملف تواجه ارتفاعًا في التوتر في لحظة القطع، مما قد يؤدي إلى تمديد الكابلات ذات الموصلات الدقيقة إلى ما هو أبعد من الحد المرن عند نقطة القطع.

ملف التوتر الموصى به من خلال مرحلة اللف

يتطلب تنفيذ ملف تعريف التوتر متعدد المراحل نظام تحكم يتتبع تقدم اللف في الوقت الفعلي - إما عبر نبض عداد العداد من مشفر السحب أو عبر خوارزمية حساب الطبقات المباشرة في PLC للملف. لا يمكن الاعتماد على تبديل الطور القائم على المؤقت الثابت عند سرعات الخط المتغيرة لأن مدة الطور تتغير مع معدل الإنتاج، والمؤقت الذي تمت معايرته عند 300 م/دقيقة سيكون خارج الطور بشكل ملحوظ عند 150 م/دقيقة أثناء تشغيل المنتج بسرعة منخفضة.

دقة عد العدادات: دقة التشفير مقابل مصادر الخطأ في العالم الحقيقي

يعد العد الدقيق للعدادات متطلبًا أساسيًا لأي تركيب لمعدات تعبئة وتغليف اللف الأوتوماتيكية بالكامل. العملاء الذين يشترون كابلات ملفوفة بالعداد - سواء كانت ملفات بيع بالتجزئة بطول 50 مترًا أو مجموعات أسطوانات صناعية بطول 500 متر - لديهم التزامات قياس قانونية والتزامات جودة تعتمد على المعدات التي توفر الملفات ضمن الحد المسموح به لعدد العدادات المعلن. تشير معظم مواصفات المعدات إلى دقة التشفير كمؤشر الدقة الأساسي، ولكن دقة التشفير ليست سوى واحدة من عدة مصادر خطأ، ونادرًا ما تكون هي السائدة في بيئات الإنتاج الحقيقية.

المصدر الأكثر أهمية لخطأ عدد العدادات في الممارسة العملية هو قياس انزلاق العجلة - وهو الفرق بين المسافة الخطية التي تقطعها عجلة القياس وطول الكابل الفعلي الذي يمر تحتها. يحدث الانزلاق عندما يؤدي تلوث سطح الكابل (مادة التشحيم والمياه المنقولة من أحواض التبريد) إلى تقليل الاحتكاك بين غلاف الكابل وعجلة القياس، أو عندما تكون قوة التلامس لعجلة القياس غير كافية لقطر الكابل وصلابة الغلاف. ينتج معدل الانزلاق بنسبة 0.5% — بالكاد يمكن إدراكه أثناء التشغيل — خطأ بمقدار 0.25 مترًا في ملف بطول 50 مترًا، وهو ما يقع على حافة التسامح بالنسبة لمعظم معايير أسلاك البيع بالتجزئة والتسامح الخارجي جيدًا لمواصفات الكابلات الدقيقة.

• اختيار المواد عجلة: تعمل العجلات الفولاذية المخرشة بشكل أفضل من العجلات المطلية بالمطاط على الأسطح الرطبة أو المشحمة؛ توفر عجلات البولي يوريثين توازنًا بين القبضة ومقاومة علامات الغلاف للكابلات ذات الغلاف الناعم
• معايرة قوة الاتصال: يجب التحقق من ضغط عجلة القياس المحملة بنابض كل ثلاثة أشهر باستخدام مقياس قوة معاير - يؤدي إجهاد الزنبرك إلى انخفاض قوة الاتصال بنسبة 20-30% خلال ستة إلى اثني عشر شهرًا من التشغيل المستمر
• التحقق من التشفير المزدوج: يوفر الإسناد الترافقي لجهاز تشفير عجلة القياس مع جهاز تشفير ثانوي على كابستان التفريغ إشارة كشف الانزلاق في الوقت الحقيقي - أي اختلاف مستمر يزيد عن 0.2% بين العددين يؤدي إلى إطلاق تنبيه قبل أن يتراكم الخطأ إلى ملف كامل
• تعويض درجة الحرارة: يؤدي الانكماش الحراري للكابل بعد مغادرة حوض التبريد إلى اختلاف الطول المقاس عند نقطة اللف الساخنة قليلاً عن طول درجة الحرارة المحيطة التي يقيسها العميل - بالنسبة للملفات الطويلة التي يزيد طولها عن 200 متر، يمكن أن يكون هذا التصحيح الحراري 0.1-0.3% اعتمادًا على درجة حرارة المركب والبثق

تكامل الربط والشريط: منطق التسلسل وأوضاع الفشل

غالبًا ما يتم التعامل مع محطات الربط والربط الأوتوماتيكية المدمجة في خط معدات تعبئة وتغليف اللف الأوتوماتيكي بالكامل على أنها ملحقات طرفية - يتم طلبها كخيارات ثم يتم تهيئتها أثناء التشغيل بأقل قدر من الاهتمام الهندسي. من الناحية العملية، يعد منطق تسلسل الربط والشريط أحد المصادر الأكثر شيوعًا لتوقف الخطوط في الأشهر الستة الأولى من التشغيل، ويمكن منع أوضاع الفشل بالكامل تقريبًا من خلال تصميم التسلسل المناسب والتخطيط لاستعادة الأخطاء أثناء مرحلة التشغيل الأولية.

التحدي الأساسي هو أن محطات الربط والشريط يجب أن تكمل دورتها خلال فترة زمنية محددة تحددها فترة النقل بين الملفات. على خط عالي السرعة ينتج ملفات 50 م بسرعة 400 م/دقيقة، يكون الملف الجديد جاهزًا للربط كل 7.5 ثانية. إذا تجاوز وقت دورة رأس الربط - بما في ذلك تغذية الشريط، والشد، والختم، والقطع - هذا الفاصل الزمني حتى في بعض الأحيان، فإن قائمة انتظار ناقل النقل تتراجع ويجب أن تتوقف آلة اللف الأولية، مما يخلق فجوة إنتاج تكسر الإنتاج المستمر لخط البثق. من الضروري فهم قيود التوقيت هذه قبل اختيار معدات الربط؛ تتمتع العديد من رؤوس الربط الصناعية القياسية بأوقات دورة تتراوح من 4 إلى 6 ثوانٍ لكل حزام، مما لا يترك أي هامش تقريبًا لتكوينات الشريطين بسرعات الخط العالية.

تشتمل أوضاع الفشل الشائعة في تكامل الربط على سوء تغذية الحزام الناتج عن اختلاف القطر الخارجي للملف (يتم تحديد أبعاد قناة دليل الشريط للقطر الخارجي الاسمي والاختناقات عندما يكون الملف كبيرًا)، وفشل الختم من اختلاف درجة الحرارة في لحام احتكاك الختم الحراري، ودوران الملف أثناء الربط بسبب عدم كفاية ضغط تثبيت الملف من ذراع النقل. يتطلب كل وضع من أوضاع الفشل هذه روتينًا محددًا لاستعادة الأخطاء في PLC - ليس مجرد إنذار يوقف الخط، ولكن تسلسلًا يرفض بأمان الملف غير المربوط إلى موضع إعادة العمل اليدوي، ويعيد ضبط رأس الربط، ويستأنف التشغيل التلقائي دون مطالبة المشغل بمسح الخطأ يدويًا في الماكينة.

تقوم شركة Shanghai Yessjet Precise Machinery Co., Ltd. ببناء منطق استعادة الأخطاء لمحطات الربط والربط في بنية التحكم في الخط القياسي، بدلاً من التعامل معها كموقع للتشغيل بعد التفكير فيه. يقوم الفريق الهندسي بتوثيق كل وضع خطأ مع تسلسل الاسترداد الخاص به أثناء اختبار قبول المصنع، مما يضمن فهم المشغلين لسلوك الاسترداد التلقائي وخطوات التدخل اليدوي قبل دخول الخط إلى الإنتاج.

إعادة تأهيل خطوط اللف اليدوية بمعدات أوتوماتيكية بالكامل: تقييم واقعي

يتضمن قرار تعديل عملية اللف اليدوية باستخدام معدات تعبئة اللف الأوتوماتيكية بالكامل مقايضات لا تظهر دائمًا من عروض الموردين. إن مكاسب الإنتاجية حقيقية - يمكن لخط اللف الأوتوماتيكي المتكامل جيدًا إنتاج ملفات متسقة بمعدل ثلاثة إلى خمسة أضعاف معدل اللف اليدوي مع مدخلات عمالة أقل بكثير - ولكن التحول يتطلب انضباطًا في العمليات لا تتوفر فيه العمليات اليدوية عادةً، وغياب هذا الانضباط هو السبب الرئيسي وراء ضعف أداء المشاريع التحديثية مقابل التوقعات الأولية.

تعتبر عمليات اللف اليدوية مرنة بطبيعتها بطرق لا تتمتع بها المعدات الأوتوماتيكية. يمكن لآلة اللف اليدوية التعامل مع كابل مدرع بقطر 40 مم وسلك بناء بقطر OD 6 مم في نفس الوردية دون أي شيء أكثر من شكل ملف مختلف وتغيير في تقنية المشغل. تتعامل آلة اللف الأوتوماتيكية مع تغيير المنتج من خلال اختيار الوصفة والضبط الميكانيكي، ولكن نطاق الضبط محدود - نطاق قطر الشياق، وضربة الراقصة، وعرض دليل الحزام، وهندسة ذراع النقل كلها لها حدود مادية تحدد مجموعات الكابلات التي يمكن للآلة التعامل معها. قبل الالتزام بالتعديل التحديثي، يعد إجراء مراجعة واقعية لنطاق OD للكابل، وتباين صلابة الغلاف، ومصفوفة حجم الملف عبر مزيج الإنتاج أمرًا ضروريًا للتأكد من أن تكوين آلة اللف الأوتوماتيكية الواحدة يمكن أن يغطي النطاق الكامل.

• متطلبات الانضباط العملية: تتطلب آلات اللف الأوتوماتيكية سرعة ثابتة للخط المنبع - عادة ما يكون التسامح مع اختلاف السرعة ±2% لهندسة الملف المناسبة. غالبًا ما تعمل الخطوط اليدوية بتباين أوسع في السرعة يعوضه المشغلون بشكل غريزي ولكن لا يمكن للمعدات الأوتوماتيكية استيعابها دون تجاوز التدفق الراقص أو ارتفاع التوتر
• تتبع عدد العدادات: تقوم المعدات الأوتوماتيكية بإنشاء سجلات عدد العدادات لكل ملف كمخرج قياسي. يعد هذا ميزة للتوثيق عالي الجودة ولكنه يتطلب أن تحافظ عملية البثق الأولية بالفعل على سرعة خط ثابتة - إذا تقلبت سرعة الخط بشكل كبير، فإن دقة عدد العدادات تعتمد على نظام عجلة القياس بدلاً من مرجع موثوق للمنبع
• القدرة على الصيانة: تحتوي معدات اللف الأوتوماتيكية على محركات مؤازرة، ومشغلات تعمل بالهواء المضغوط، وأجهزة استشعار للرؤية (في الطرز المجهزة بالملصقات)، وتجميعات الختم الحراري التي تتطلب صيانة وقائية مجدولة على فترات تتراوح بين 500 إلى 2000 ساعة. تحتاج المرافق التي قامت بتشغيل اللف اليدوي مع الحد الأدنى من البنية التحتية للصيانة إلى إنشاء مخزون قطع الغيار وموظفي الصيانة المدربين قبل بدء التحديث
• محاسبة وقت التحول: يستغرق تغيير المنتج على خط اللف الأوتوماتيكي من 15 إلى 45 دقيقة اعتمادًا على مدى الضبط الميكانيكي المطلوب. بالنسبة للعمليات التي تقوم بتشغيل العديد من الدفعات الصغيرة من أنواع الكابلات المختلفة في وردية واحدة، فإن تكلفة وقت التغيير يمكن أن تعوض جزئيًا مكاسب الإنتاجية لكل ملف - وهو عامل يجب أن يتم تصميمه وفقًا لجدول الإنتاج الفعلي قبل اتخاذ قرار الاستثمار بشكل نهائي

تأسست شركة Shanghai Yessjet Precise Machinery Co., Ltd. في شنغهاي عام 2002 باستثمارات من تايوان، وقد دعمت شركات تصنيع الكابلات من خلال تركيبات معدات تعبئة وتغليف اللف الأوتوماتيكية بالكامل ومشاريع التحديث المعقدة على الخطوط اليدوية الحالية. ومع إنشاء شركة Jiangsu Yessjet Precise Machinery Co., Ltd. في ييشينغ بولاية ووشي في عام 2017، قامت الشركة بتوسيع قدرتها الهندسية والتصنيعية لدعم مشاريع تكامل الأتمتة واسعة النطاق - بما في ذلك ترقيات نظام اللف متعدد الخطوط حيث تكون استمرارية الإنتاج أثناء التحول التحديثي عائقًا أساسيًا. تتضمن عملية تقييم التعديل التحديثي مرحلة تدقيق الإنتاج التي تحدد معدلات الإنتاج اليدوي الحالية وتعقيد مزيج المنتجات واستقرار سرعة الخط قبل تقديم أي توصية بالمعدات.
