اختيار أدوات نهاية الذراع لـ منصة نقالة روبوتية أنظمة التعامل مع الكابلات الملفوفة

تعد أداة نهاية الذراع (EOAT) الموجودة على منصة التحميل الآلية هي المكون الوحيد الأكثر مسؤولية عما إذا كان النظام يفي فعليًا بأهداف وقت الدورة ودقة الموضع في الإنتاج - ومع ذلك فهو يتلقى اهتمامًا هندسيًا أقل بكثير من ذراع الروبوت نفسه خلال مرحلة المواصفات. بالنسبة لمصنعي الكابلات، يكون التحدي حادًا بشكل خاص لأن الكابلات الملتفة عبارة عن حمولة غير ملائمة ميكانيكيًا: فهي مستديرة وقابلة للتشوه نسبيًا ومتغيرة في القطر الخارجي عبر مجموعات المنتجات، وغالبًا ما يتم تقديمها في مواضع واتجاهات غير متناسقة على ناقل التغذية. ستفشل القابضات المصممة للكرتون الصلب أو الأكياس الموحدة بشكل متكرر على الكابلات الملتفة، مما يؤدي إلى حدوث أخطاء في الوضع تتراكم في أحمال منصات نقالة غير مستقرة وتتطلب تدخلًا يدويًا لتصحيحها.

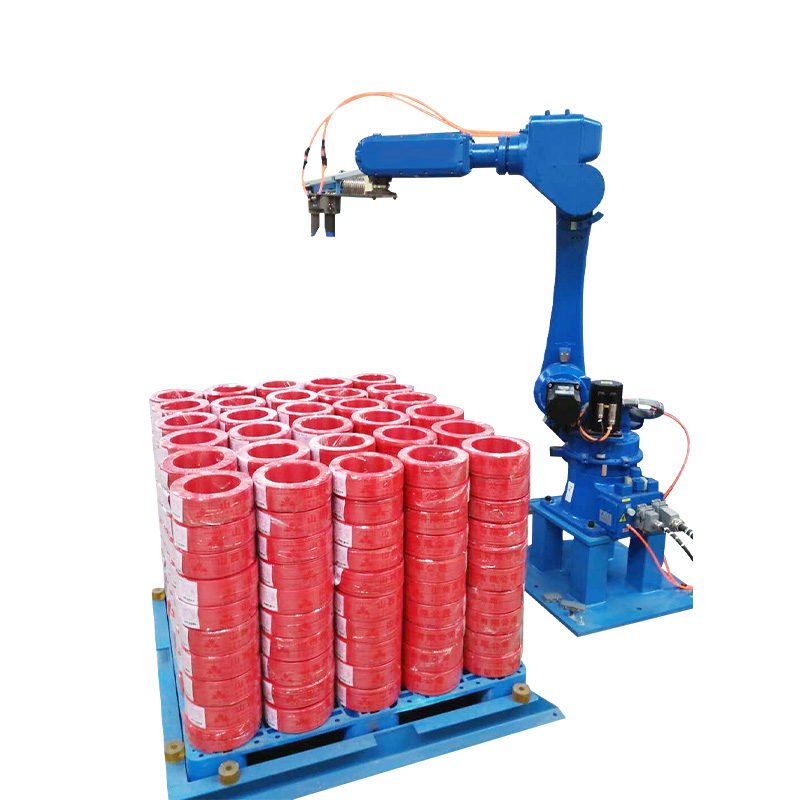

إن أسلوبي EOAT السائدين في منصات نقالة الكابلات الملتفة هما القابضون المشبك والرافعات على شكل شوكة. تطبق قابضات المشبك ضغطًا جانبيًا من وجهين فكيين أو أكثر لتثبيت الملف أثناء النقل - وهو فعال للملفات ذات القطر الخارجي الثابت ومادة الغلاف صلبة بما يكفي لمقاومة التشوه تحت قوة التثبيت. تقوم الرافعات ذات النمط الشوكة بإدخال سنين أو أكثر أسفل الملف وترفع من الأسفل، وهو أمر أكثر تسامحًا بطبيعته مع اختلاف القطر الخارجي ولكنه يتطلب تقديم الملف على ارتفاع معروف فوق سطح الناقل ويتطلب خلوصًا كافيًا أسفل الملف لإدخال السن. بالنسبة لبيئات المنتجات المختلطة التي تعمل على تشغيل كابلات OD من 8 مم إلى 60 مم على نفس خلية التحميل، توفر الأداة الهجينة ذات عرض المشبك القابل للتعديل والدعم السفلي القابل للسحب نطاق التوافق الأوسع على حساب التعقيد الأعلى للأدوات ووقت التغيير الأطول بين عائلات المنتجات.

تقوم شركة Shanghai Yessjet Precise Machinery Co., Ltd. بتطوير مواصفات EOAT كجزء من الروبوت الذكي المكدس عملية تصميم النظام، بدءًا بمصفوفة الحمولة الصافية التي توثق نطاق القطر الخارجي للملف، ونطاق وزن الملف، وصلابة مادة الغلاف، وتكوين الربط لكل منتج كابل ينوي العميل تشغيله. تعمل هذه المصفوفة على تشغيل كل من التصميم الميكانيكي للأداة ومسار برنامج الروبوت، لأن الملف الأثقل أو OD الأكبر يتطلب زاوية اقتراب مختلفة وملف تعريف التباطؤ للحفاظ على دقة الموضع ضمن تفاوت ± 5 مم الذي تتطلبه معظم أنماط المنصات من أجل التراص المستقر.

برمجة أنماط البليت: الأنماط الثابتة مقابل منطق الطبقة التكيفية

برمجة نمط البليت في ذراع روبوت ذكي للتكديس يعد النظام أكثر تعقيدًا بالنسبة للمنتجات الملفوفة المستديرة مقارنة بالكرتون المستطيل، لأن الدوائر لا تغطى بالفسيفساء بكفاءة وتحدد إدارة الفجوات بين الملفات كلاً من ثبات البليت وكثافة الحمولة الفعالة لكل منصة. تعتبر برمجة النمط الثابت - حيث تتبع كل طبقة شبكة وضع ملف محددة مسبقًا - سهلة التنفيذ وتنتج نتائج يمكن التنبؤ بها لمنتج واحد. ومع ذلك، تصبح الأنماط الثابتة مسؤولية في بيئات المنتجات المختلطة حيث يختلف القطر الخارجي للملف عبر عمليات التشغيل، لأن النمط الأمثل لملف OD مقاس 200 مم سيترك فجوات مفرطة أو يتسبب في تداخل الاتصال بين الملف والملف عندما يتحول الخط إلى منتج OD مقاس 240 مم بدون تعديل النمط.

يعالج منطق الطبقة التكيفية هذا الأمر عن طريق حساب شبكة الموضع في وقت التشغيل استنادًا إلى OD الفعلي للملف الذي تم قياسه بواسطة نظام الرؤية أو إدخاله عبر واجهة إدارة الوصفة. تحدد وحدة التحكم الروبوتية عدد الملفات المناسبة لكل طبقة عند OD الحالي، وتحسب التباعد الأمثل بين الصفوف والأعمدة لتوسيط النموذج داخل مساحة منصة التحميل، وتقوم بإنشاء نقاط الطريق لكل تحرك موضعي ديناميكيًا. يلغي هذا الأسلوب الحاجة إلى الاحتفاظ بمكتبة من الأنماط الثابتة لكل وحدة SKU للمنتج - وهي مكتبة تصبح غير عملية عمليًا وتصبح عبئًا على الصيانة مع طرح منتجات الكابلات الجديدة.

مقارنة مناهج الأنماط حسب بيئة الإنتاج

تعمل أنماط تشابك الطبقات - حيث يتم تدوير الطبقات البديلة بمقدار 90 درجة أو إزاحتها بنصف درجة الملف - على تحسين ثبات البليت بشكل كبير بالنسبة للملفات الدائرية، التي ليس لها وجه مسطح لمنع الانزلاق الجانبي. يتطلب تنفيذ تشابك الطبقة في نظام النمط التكيفي من وحدة التحكم الروبوتية تتبع رقم الطبقة الحالية وتطبيق إزاحة التدوير الصحيحة على الشبكة المحسوبة، وهي خطوة منطقية يسهل تنفيذها ولكن غالبًا ما يتم حذفها في أنظمة النمط الثابت الأساسية لأنها تتطلب برمجة نمط أكثر تعقيدًا مما يتم تدريب المشغلين عادةً على أدائه.

تحليل وقت الدورة: حيث تضيع أنظمة التكديس الروبوتية الذكية الوقت في الإنتاج الحقيقي

يتم دائمًا قياس أوقات الدورات المحددة من قبل المورد لمكدس الروبوت الذكي في ظل ظروف مثالية: حجم ملف واحد، يتم وضعه مسبقًا عند نقطة تغذية ثابتة، ويتم وضعه على منصة نقالة فارغة على ارتفاع ثابت، دون أي أحداث تغيير منصة التحميل. تكون أوقات دورة الإنتاج الحقيقية دائمًا أطول بنسبة 15-30% من هذه الأرقام المذكورة بسبب العوامل الموجودة في كل نوبة إنتاج ولكنها غائبة عن الاختبار المعياري: اختلاف موضع الملف على ناقل التغذية، ونمو ارتفاع البليت مع تراكم الطبقات، ووقت توقف تبادل البليت، وإعادة الاختيار العرضية عندما لا يتم تثبيت الملف بشكل صحيح في محاولة التنسيب الأولى.

أكبر خسارة للوقت يمكن استردادها في معظم تركيبات ذراع روبوت التكديس الذكي هي تسلسل تبادل المنصات - الوقت بين وضع الروبوت للملف الأخير على منصة نقالة كاملة والوضع الأول على منصة نقالة فارغة جديدة. عادةً ما يستغرق تبادل المنصات اليدوية باستخدام رافعة شوكية من 60 إلى 120 ثانية؛ خلال هذه النافذة، يتوقف خط اللف الأولي أو يقوم بتجميع الملفات على ناقل عازل قد لا يكون لديه سعة كافية لتسلسل تبادل طويل. تعمل موزعات البليت الآلية - التي تقوم مسبقًا بوضع منصة نقالة فارغة أسفل مظروف عمل الروبوت بينما لا تزال منصة التحميل الحالية قيد التعبئة - على تقليل فجوة التبادل إلى 10-20 ثانية وإزالة الاعتماد على توفر الرافعة الشوكية، والذي غالبًا ما يكون في المرافق متعددة الخطوط موردًا مشتركًا يؤدي إلى تعارض في الجدولة.

• تحديد موضع ناقل التغذية: يضيف تغير موضع الملف بمقدار ±30 مم على ناقل التغذية 0.3-0.8 ثانية لكل دورة اختيار لنظام موجه بالرؤية يقوم بتصحيح الموضع - عبر 500 اختيار لكل نوبة، وهذا يمثل 2.5-6.5 دقيقة من الوقت الضائع التراكمي
• تعويض ارتفاع البليت: ترفع كل طبقة متتالية نقطة الوضع بمقدار ارتفاع كومة الملف؛ يجب أن يسافر الروبوت مسافة رأسية أطول للطبقات العليا، مضيفًا 0.2 إلى 0.5 ثانية لكل موضع مقارنةً بدورة الطبقة الأرضية - ويتضاعف هذا التأثير عبر منصة نقالة كاملة مكونة من 6 إلى 8 طبقات
• إعادة اختيار الأحداث: تتطلب الملفات التي لم يتم وضعها بشكل صحيح بعد محاولة الوضع الأولى أن يقوم الروبوت برفعها وإعادة وضعها وإعادة وضعها - وهو تسلسل يستغرق من 3 إلى 8 ثوانٍ ويحدث بمعدل 1 إلى 3% من إجمالي الاختيارات في الأنظمة التي لا تحتوي على أجهزة استشعار لتأكيد الموضع
• ربط الذيل التدخل: يمكن أن تتداخل ذيول الحزام السائبة على الملفات المربوطة بشكل غير كامل مع الملفات المجاورة أثناء وضعها، مما يتطلب بقاء الذيل لمدة 2-5 ثوانٍ حتى يستقر قبل أن يطلق الروبوت الملف - وهي مشكلة ترجع إلى محطة الربط الأولية بدلاً من الروبوت نفسه

تكامل نظام الرؤية في خلايا منصات النقل الآلية: المعايرة وإدارة الانجراف

تواجه أنظمة Palletizer الروبوتية الموجهة بالرؤية في بيئات تصنيع الكابلات تحديات المعايرة التي تختلف عن تطبيقات الرؤية الصناعية النموذجية لأن بيئة العمل تجمع بين الاهتزاز من الآلات المجاورة، والإضاءة المحيطة المتغيرة من حركة الرافعة العلوية، وخصائص سطح المنتج - ملفات مربوطة بمادة حزام عاكسة وتشطيبات غير لامعة أو شبه لامعة - مما يخلق تباينًا غير متناسق في الصورة اعتمادًا على زاوية الإضاءة ولون الغلاف. قد يؤدي نظام الرؤية الذي تمت معايرته في الصباح تحت إضاءة المصنع المستقرة إلى حدوث أخطاء في موضع الالتقاط تتراوح من 5 إلى 15 ملم بحلول منتصف التحول إذا أدت ظلال الرافعة العلوية أو اهتزاز المعدات المجاورة إلى تغيير حساب النقطه الوسطى الفعال للصورة.

إن النهج الأكثر فعالية لإدارة انحراف معايرة الرؤية في بيئات الإنتاج هو مزيج من الإضاءة المنظمة الثابتة داخل مجال رؤية الرؤية - بشكل مستقل عن الإضاءة المحيطة بالمصنع - وروتين دوري للتحقق من المعايرة أثناء الدورة. تضمن الإضاءة المنظمة، والتي تكون عادة عبارة عن ضوء حلقي أو ضوء شريطي خطي مثبت على حامل الكاميرا، أن تكون هندسة الإضاءة ثابتة بغض النظر عن الظروف المحيطة. يتضمن فحص المعايرة أثناء الدورة قيام الروبوت بشكل دوري باختيار هدف مرجعي في موضع معروف ومقارنة الموقع المبلغ عنه من نظام الرؤية بالحقيقة الأرضية المعروفة؛ تؤدي الانحرافات التي تتجاوز الحد الأدنى إلى إجراء روتين إعادة معايرة تلقائي قبل استمرار الإنتاج.

يعد الانجراف الحراري مصدر قلق ثانوي للمعايرة في المنشآت التي لا تحتوي على التحكم في المناخ. يتمدد كل من حامل تثبيت الكاميرا وقاعدة الروبوت حراريًا خلال النهار، مما يؤدي إلى تحويل العلاقة المكانية بين إطار الكاميرا وإطار عالم الروبوت عن طريق أجزاء من المليمتر تتراكم في أخطاء تحديد الموضع بمقدار 3-8 ملم عند ذروة درجة الحرارة بعد الظهر. يتطلب التعويض عن الانجراف الحراري إما تصحيح معامل درجة الحرارة في مصفوفة التحويل من الروبوت إلى الكاميرا - المستمدة من عملية المعايرة عند درجات حرارة متعددة - أو بنية تركيب صلبة من سبيكة Invar للكاميرا تقلل من التمدد الحراري. تعالج معظم مرافق الإنتاج هذا الأمر بشكل عملي من خلال توسيع نطاق التسامح في الوضع في نمط البليت لاستيعاب نطاق الانجراف، وقبول انخفاض طفيف في كثافة البليت مقابل التخلص من عبء صيانة المعايرة.

هندسة السلامة في خلايا الذراع الروبوتية الذكية: ما وراء سياج الأمان

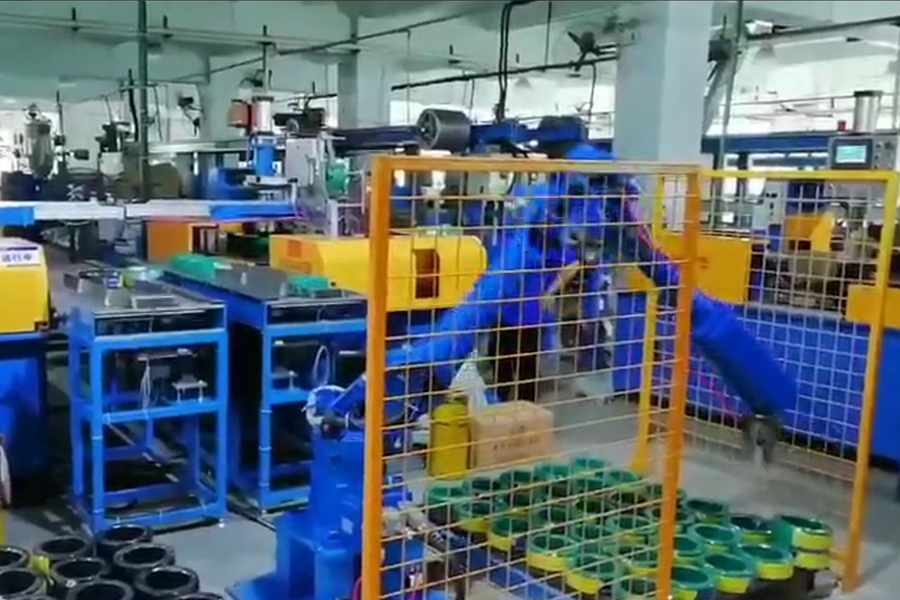

تعتمد هندسة السلامة التقليدية لخلايا الروبوت الصناعية على سياج محيطي مادي مع بوابات وصول متشابكة - وهو حل فعال ولكنه يخلق احتكاكًا تشغيليًا في المنشآت حيث يحتاج المشغلون إلى الوصول المتكرر إلى غلاف عمل الروبوت لإزالة انحشار الملف، أو فحص جودة منصة التحميل، أو إدارة ذيل الحزام. في عمليات منصات نقالة الكابلات عالية الإنتاجية، تؤدي الانقطاعات المتكررة للسياج إلى تقليل وقت التشغيل الفعال للنظام بشكل كبير لأن كل بوابة دخول تؤدي إلى توقف أمان كامل وتتطلب تسلسل إعادة تشغيل متعمد قبل استئناف الإنتاج. يمكن أن يمثل التأثير التراكمي عبر نوبة الإنتاج ما بين 5 إلى 10% من إجمالي الوقت المتاح، مما يعوض جزءًا من توفير العمالة الذي تم تركيب ذراع روبوت التكديس الذكي لتحقيقه.

تستخدم تركيبات Robot Stacker الحديثة بشكل متزايد بنيات السلامة التعاونية التي تحل محل أو تكمل السياج المحيط بأجهزة مسح ضوئي للمنطقة وأنظمة رؤية ذات تصنيف أمان وأوضاع روبوت محدودة القوة. تحدد الماسحات الضوئية للمنطقة - أجهزة السلامة المعتمدة على الليزر والمثبتة على مستوى الأرض - مناطق الأمان القابلة للتكوين داخل غلاف عمل الروبوت. عندما يدخل المشغل منطقة محددة، يقلل الروبوت إلى سرعة منخفضة آمنة (عادة 250 مم/ثانية أو أقل، وفقًا لمعيار ISO/TS 15066) بدلاً من التوقف تمامًا، مما يسمح بالتعايش المحدود بين الإنسان والروبوت للقيام بمهام الفحص والتدخل البسيطة دون توقف كامل للإنتاج. لا يزال يتم تشغيل التوقف الكامل إذا اخترق المشغل منطقة الاستبعاد الداخلية حول منطقة الالتقاط والمكان النشطة.

• توقف مراقب حسب السلامة (SRMS): يتوقف الروبوت ويحتفظ بموقعه عندما يدخل المشغل إلى المنطقة المراقبة؛ يتم استئناف الإنتاج تلقائيًا عند خروج المشغل - لا يلزم إعادة التشغيل يدويًا، مما يقلل وقت توقف حدث الوصول إلى وقت العبور عبر المنطقة
• مراقبة السرعة والفصل (SSM): يقوم الروبوت باستمرار بتقليل السرعة مع اقتراب المشغل، ويتم حسابها في الوقت الفعلي من خلال قياس مسافة الماسح الضوئي - تحدد أقرب مسافة اقتراب ما إذا كان الروبوت سيتباطأ إلى سرعة بطيئة أو سرعة منخفضة أو توقف وقائي
• الحد من الطاقة والقوة (PFL): متوفر على منصات الروبوت التعاونية، يحد PFL من القوة التي يمكن أن يمارسها ذراع الروبوت عند التلامس - وهو مناسب لتطبيقات ملفات الكابلات ذات الحمولة المنخفضة حيث يكون وزن الملف ضمن نطاق الحمولة النافعة للروبوت التعاوني (عادةً ما يصل إلى 16 كجم للمنصات التعاونية الحالية)
• تكامل سلامة PLC: يجب إدارة جميع وظائف السلامة - مناطق المسح الضوئي للمنطقة، وأقفال البوابات، ودوائر التوقف في حالات الطوارئ، ومدخلات سلامة الروبوت - من خلال PLC مخصص للسلامة (تصنيف SIL 2 أو PLe) وليس من خلال جهاز PLC القياسي للماكينة، مما يضمن عدم إمكانية تعديل منطق السلامة عن غير قصد أثناء تغييرات الوصفة أو البرنامج.

تأسست شركة Shanghai Yessjet Precise Machinery Co., Ltd. في عام 2002 في شنغهاي وتوسعت من خلال إنشاء شركة Jiangsu Yessjet Precise Machinery Co., Ltd. في ييشينغ في عام 2017، وهي تصمم بنيات السلامة لمنصة التحميل الروبوتية بما يتوافق مع متطلبات ISO 10218-2 وGB 11291.2 من مرحلة تخطيط النظام الأولية. يتم توثيق تكوين منطقة الأمان، وتحليل تردد الوصول، وتصميم إجراءات إعادة التشغيل أثناء اختبار قبول المصنع والتحقق من صحتها في الموقع أثناء التشغيل - مما يضمن أن بنية السلامة المثبتة تتوافق مع سير عمل المشغل الفعلي في منشأة العميل بدلاً من نمط الوصول النظري المفترض أثناء مرحلة التصميم.
