لف التوتر المستدق: لماذا يعتبر التوتر المستمر استراتيجية خاطئة لمكبات الكابلات الكبيرة

أحد أكثر المفاهيم الخاطئة المستمرة في ممارسة لف الكابلات هو أن الحفاظ على نقطة ضبط شد ثابتة خلال بناء البكرة بالكامل ينتج أفضل جودة للملف. في الواقع، التوتر المستمر متعرج على آلة رفع كابلات الأسلاك الآلية تنتج مكبات غير مستقرة ميكانيكيًا على هياكل ذات قطر كبير لأن الطبقات الداخلية - التي يتم لفها في بداية البكرة عندما يكون نصف قطر اللف صغيرًا - تتعرض لتحميل مضغوط من كل طبقة لاحقة ملفوفة فوقها. مع بناء التخزين المؤقت للخارج، يزداد الضغط الشعاعي التراكمي على الطبقات الداخلية تدريجيًا، ويتجاوز في النهاية قوة الخضوع الانضغاطية لغلاف الكابل ويسبب تشوهًا دائمًا للعزل عند واجهات الطبقة. لا يكون التشوه مرئيًا من الخارج ولكنه ينتج قراءات مرتفعة للسعة وضعفًا محتملًا في العزل الكهربائي عند النقاط المتأثرة.

يعالج ملف التوتر المستدق هذه المشكلة عن طريق تقليل توتر الملف بشكل متعمد مع زيادة قطر البكرة. يتم ضبط الشد عند أي قطر ملف كنسبة مئوية من شد البداية، باتباع شكل مستدق - خطي أو منحني - يحافظ على الضغط الشعاعي على الطبقات الداخلية ضمن الحدود المقبولة في جميع أنحاء التصميم. تبلغ نسبة الاستدقاق النموذجية لكابلات الطاقة المعزولة بـ PVC 60-75%، مما يعني أن الشد عند القطر الخارجي الكامل للبكرة يتراوح بين 60-75% من الشد المطبق في القلب. يتم تحديد الشكل المستدق الدقيق من خلال معامل غلاف الكابل، وهندسة التخزين المؤقت، والحد الأقصى المقبول لضغط ضغط الطبقة الداخلية - المعلمات التي تتطلب حسابًا هندسيًا بدلاً من التجربة والخطأ التجريبي على بكرات الإنتاج.

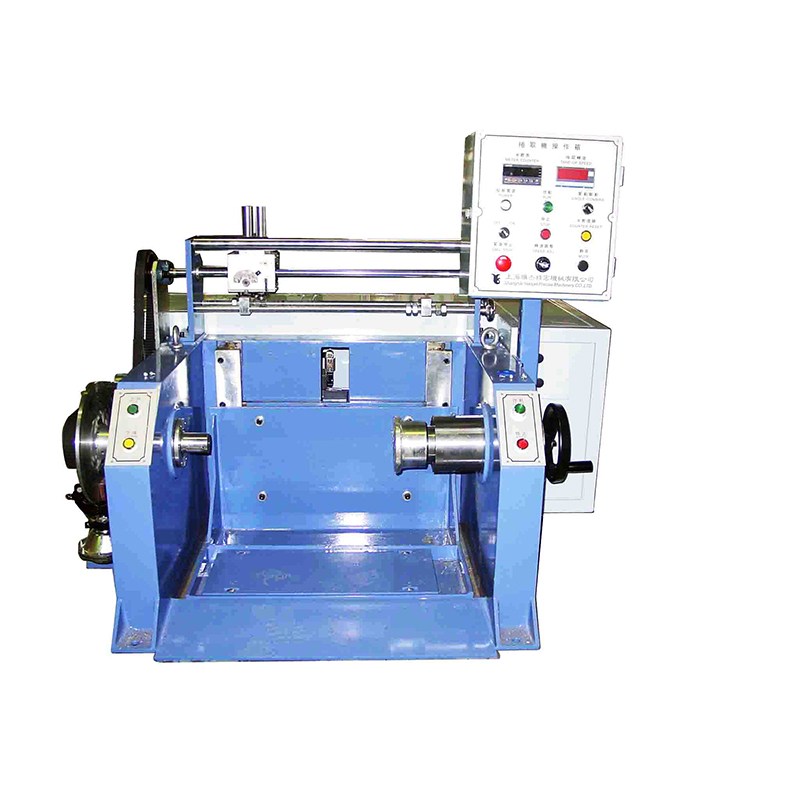

تنفيذ التوتر تفتق على آلة رفع الكابلات الأوتوماتيكية يتطلب من نظام التحكم تتبع قطر اللف الحالي بشكل مستمر وتطبيق نقطة ضبط التوتر المقابلة في الوقت الفعلي. يمكن استخلاص قطر اللف من نسبة سرعة الاجتياز إلى سرعة دوران البكرة - وهي عملية حسابية متاحة في معظم منصات المحركات المؤازرة الحديثة دون الحاجة إلى أجهزة استشعار إضافية. تقوم شركة Shanghai Yessjet Precise Machinery Co., Ltd. بتكوين ملفات تعريف الشد المستدق كجزء من نظام وصفة المنتج في مجموعة آلات التقاط الكابلات السلكية الآلية، مما يسمح للمشغلين بتخزين واسترجاع معلمات الاستدقاق الصحيحة لكل مواصفات كابل دون إعادة الحساب اليدوي في الماكينة أثناء تغيير المنتج.

حساب درجة الميل وأثره على استقرار طبقة البكرة

إن خطوة العرض - المسافة الجانبية التي يتقدم بها الكابل لكل دورة في بكرة الملف - هي المعلمة التي تحدد مدى كثافة تعبئة الكابل عبر عرض شفة البكرة وما إذا كانت واجهات الطبقة مستقرة هندسيًا. تؤدي خطوة العرض غير الصحيحة إلى أحد وضعي الفشل: تؤدي خطوة الملعب الضيقة للغاية إلى إنشاء طبقات متداخلة حيث يحفر الكابل المجاور في بعضها البعض تحت شد الملف، مما يتسبب في تلف سطح الغلاف وارتفاع الطبقة غير المنتظم الذي يجعل الطبقات اللاحقة غير مستقرة؛ تؤدي درجة الحرارة الواسعة جدًا إلى إنشاء فجوات بين المنعطفات المتجاورة التي تسمح للطبقات العليا بالسقوط وعبور المنعطفات السفلية أثناء عملية اللف، مما ينتج عنه عيب "الطبقة المتقاطعة" المميز الذي يجعل التخزين المؤقت غير قابل للاستخدام في معدات الدفع التلقائي.

إن درجة الصوت الصحيحة نظريًا للرياح ذات الطبقة الواحدة تساوي القطر الخارجي للكابل بالإضافة إلى بدل خلوص قدره 1-3% لاستيعاب اختلاف OD عبر طول التخزين المؤقت. من الناحية العملية، يجب أن يكون OD الاسمي المستخدم لحساب درجة الصوت هو الحد الأقصى لمواصفات OD بدلاً من القيمة الاسمية، لأن درجة الصوت المحسوبة عند OD الاسمي ستؤدي إلى تداخل على الكبل الذي يعمل عند تفاوت OD العلوي. بالنسبة للكابلات ذات تفاوتات OD الأوسع من ±3%، فإن المسافة الثابتة المحسوبة من الحد الأقصى للقطر الخارجي سوف تنتج فجوات مرئية على الكابل الذي يعمل عند OD الاسمي أو الأدنى - في هذه الحالات، يوفر نظام ضبط درجة الصوت ذو الحلقة المغلقة الذي يقرأ OD الفعلي للكابل من مقياس ليزر ويحدث درجة العرض في الوقت الفعلي جودة طبقة فائقة عبر نطاق OD للإنتاج الكامل.

اجتياز تكوين الملعب حسب نوع الكابل

بالنسبة لللف متعدد الطبقات، يجب أن يأخذ حساب درجة الصوت أيضًا في الاعتبار زاوية التقاطع من طبقة إلى طبقة - وهي الزاوية التي تعكس فيها كل طبقة متتالية اتجاه العرض عند الحافة. تؤدي الزاوية المتقاطعة شديدة الانحدار إلى حفر الكابل في الطبقة السابقة عند نقطة الانعكاس بدلاً من المرور فوقها بسلاسة، مما يؤدي إلى إنشاء حافة مرتفعة عند الحافة التي تنمو تدريجيًا مع كل طبقة وتمنع الكابل في النهاية من الجلوس بشكل صحيح عبر عرض التخزين المؤقت الكامل. يتطلب التحكم في زاوية التقاطع ضبط ملف تعريف التباطؤ والانعكاس عند نهاية مسار الحافة، وهو إعداد معلمة محرك أقراص يختلف عن خطوة اجتياز الحالة الثابتة ويجب تهيئته بشكل مستقل لكل نطاق OD للكابل.

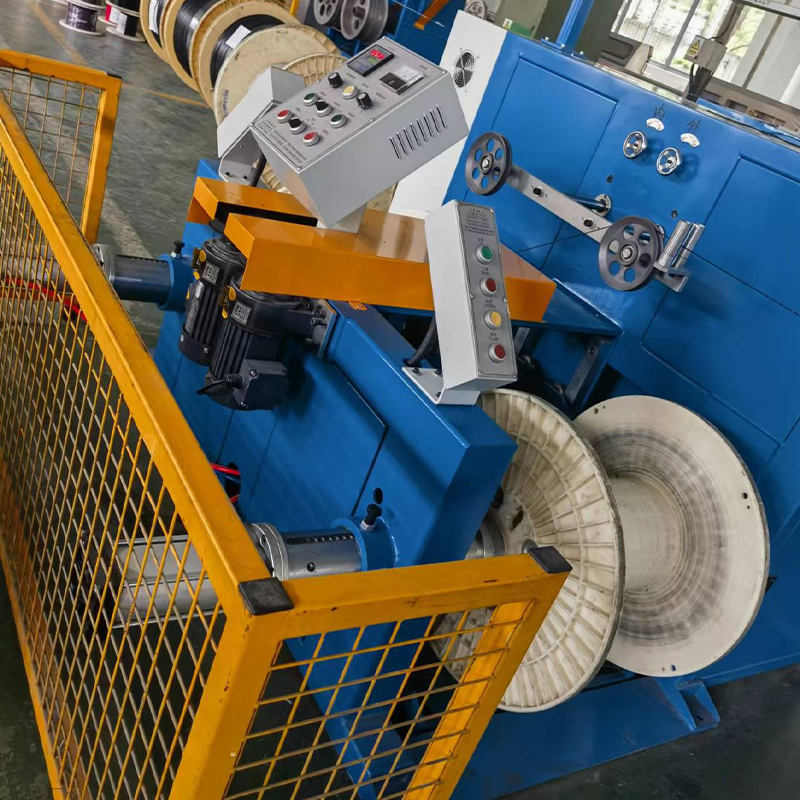

تسلسل تغيير التخزين المؤقت على أجهزة التقاط الكابلات الأوتوماتيكية: تقليل طول الخردة

يعد حدث تغيير التخزين المؤقت على جهاز التقاط الكابلات التلقائي هو الانتقال الذي يحدد بشكل مباشر مقدار طول الكابل القابل للاستخدام المفقود في كل دورة تغيير التخزين المؤقت. أثناء تسلسل التغيير - من لحظة اكتمال إشارة التخزين المؤقت الكاملة إلى اللحظة التي يصل فيها التخزين المؤقت الجديد إلى توتر ملف ثابت - يستمر خط البثق العلوي في إنتاج كابل إما يتراكم في مخزن مؤقت أو يتطلب الخط لتقليل السرعة. الكبل الذي يتم إنتاجه أثناء تفريغ المجمع وانتقال سرعة الخط غالبًا ما يكون خارج المواصفات في سمك الجدار أو موضع الموصل بسبب اختلاف السرعة، ويجب إلغاء هذا الطول أو تخفيضه. يتطلب تقليل طول الخردة هذا تحسين ثلاثة متغيرات مترابطة: سعة المجمع، ووقت دورة تغيير التخزين المؤقت، وتسلسل مصافحة التحكم بين آلة السحب وPLC الرئيسي للخط.

يتكون وقت دورة تغيير التخزين المؤقت في ماكينة التقاط الكابلات الأوتوماتيكية من عدة خطوات متسلسلة، تساهم كل منها في إجمالي مدة التغيير. إن فهم الميزانية الزمنية لكل خطوة يحدد المكان الذي يحقق فيه الاستثمار الهندسي في الأتمتة أو تحسين التصميم الميكانيكي أكبر تخفيض في إجمالي وقت الدورة وطول الخردة المرتبط به.

• الكشف الكامل عن التخزين المؤقت ونقل الإشارة: يصل عداد العداد إلى الطول المستهدف، ويطلق تسلسل التغيير، ويشير إلى المجمع لبدء التفريغ - يجب أن تستغرق هذه الخطوة أقل من 200 مللي ثانية في نظام حديث يتم التحكم فيه بواسطة PLC؛ غالبًا ما تقدم أنظمة منطق الترحيل تأخيرات تتراوح من 1 إلى 3 ثوانٍ، مما يستهلك سعة المجمع قبل أن يبدأ التسلسل الميكانيكي
• قطع الكابل وتأمين الذيل: يعمل القاطع الطائر أو القاطع الثابت، ويقطع الكابل، ويتم تثبيت الذيل على البكرة الكاملة - المدة الإجمالية عادةً 1-3 ثوانٍ في الأنظمة الآلية؛ يمتد ربط الذيل يدويًا هذا إلى 15-30 ثانية ويتطلب توقف الخط تمامًا
• إزالة التخزين المؤقت بالكامل ووضع التخزين المؤقت الفارغ: يدور حامل البكرة أو البرج أو يشير إلى وضع البكرة الفارغة في موضع اللف - تكمل آلات الرفع على شكل برج هذه الخطوة في 3-6 ثوانٍ؛ تستغرق الماكينات ذات الموضع الواحد التي تتطلب تبديل الرافعة الشوكية من 2 إلى 8 دقائق حسب تخطيط المنشأة وتوافر المعدات
• ربط الرصاص وتسريع اللف الأولي: يتم توصيل سلك الكابل بقلب التخزين المؤقت الجديد، ويتسارع محرك اللف ليتناسب مع سرعة الخط - يمكن لآلات السحب التي تعمل بمحرك مؤازر إكمال هذا التسارع في 2-4 ثوانٍ؛ قد تستغرق أنظمة محرك التيار المستمر الأقدم من 8 إلى 15 ثانية للوصول إلى شد ملف مستقر

إن إجمالي طول الخردة الناتج عن كل تغيير في البكرة هو حاصل ضرب سرعة الخط ومجموع كل الخطوات التي يتم خلالها تفريغ المركم ولم تتم عملية الرفع بعد عند توتر الحالة المستقرة. عند سرعة خط تبلغ 200 م/دقيقة، يؤدي إجمالي وقت التغيير البالغ 30 ثانية إلى إنتاج 100 متر من الكابلات التي قد تكون غير مطابقة للمواصفات لكل حدث تغيير - وهي تكلفة مادية كبيرة على خط يقوم بإجراء تغييرات متعددة على التخزين المؤقت لكل نوبة. يؤدي تقليل وقت التغيير إلى 8 ثوانٍ من خلال رفع البرج والتسارع المؤازر إلى تقليل ذلك إلى 27 مترًا تقريبًا، وهو ما يمثل انخفاضًا بنسبة 73% في الخردة لكل تغيير والتي لها تأثير مباشر على إنتاج الإنتاج وتكلفة المواد لكل كيلومتر من الكابلات المنتجة.

بنية ردود الفعل على التوتر: التحكم القائم على الراقص مقابل التحكم المعتمد على خلية الحمل

تستخدم آلات رفع الكابلات السلكية الآلية واحدة من بنيتين أساسيتين لقياس التوتر لتوليد إشارة التغذية الراجعة لحلقة التحكم في شد اللف: التغذية الراجعة لموضع الأسطوانة الراقصة أو قياس شد خلية الحمل المباشر. تتميز كل بنية بخصائص استجابة مميزة ومتطلبات معايرة وأوضاع فشل تجعل واحدة أو أخرى أكثر ملاءمة اعتمادًا على نوع الكابل وسرعة الخط ومتطلبات استقرار التوتر للتطبيق. إن فهم الاختلافات الأساسية يسمح للمهندسين بتحديد النظام الصحيح للتثبيتات الجديدة وتشخيص مشكلات أداء التحكم على الأنظمة الحالية دون التخلف عن إعادة ضبط وحدة التحكم كاستجابة أولى.

يستخدم التحكم في التوتر القائم على الراقصة موضع الأسطوانة المحملة بنابض أو المحملة بالهواء المضغوط في مسار الكابل كمقياس غير مباشر للتوتر - تتناسب إزاحة الراقصة مع قوة الشد عندما تكون كتلة الراقصة وقوة التحميل المسبق للهواء معروفة. الميزة الرئيسية هي البساطة الميكانيكية والقدرة على التراكم المتأصلة: توفر حركة الأسطوانة الراقصة مخزنًا مؤقتًا يمتص عابري السرعة دون الحاجة إلى حلقة التحكم للاستجابة على الفور. القيد هو أن وضع الراقصة هو قياس توتر غير مباشر - فهو يقيس القوة عند نقطة تلامس الراقصة، والتي يمكن أن تختلف عن التوتر عند نقطة اللف بسبب الاحتكاك في مسار الكابل بين الراقصة والبكرة، خاصة على الكابلات ذات القطر الكبير ذات صلابة الانحناء العالية التي تولد احتكاك اتصال كبير ضد بكرات التوجيه والثقوب.

يضع قياس شد خلية الحمل محول قوة قياس الضغط مباشرة في مسار الكابل - إما كأسطوانة توجيه مُجهزة أو كمستشعر لقوة التفاعل على دبوس توجيه ثابت - ويوفر إشارة كهربائية مباشرة تتناسب مع شد الكابل عند نقطة القياس. تعمل أنظمة خلايا الحمل على التخلص من خطأ القياس الناجم عن الاحتكاك في الأنظمة الراقصة وتوفر إشارة شد ذات نطاق ترددي أعلى تكون أكثر ملاءمة لتطبيقات اللف عالية السرعة حيث يجب اكتشاف عابري التوتر السريع وتصحيحهم خلال دورات اللف الفردية. وتتمثل المقايضة في أن خلايا الحمل ليس لديها قدرة تخزين مؤقت - يجب أن تستجيب حلقة التحكم لكل توتر عابر، مما يتطلب عرض نطاق ترددي أعلى للتحكم وضبط PID أكثر دقة لتجنب التذبذب. تتطلب أنظمة خلايا الحمل أيضًا معايرة دورية للحفاظ على دقة القياس، حيث أن مقياس الضغط صفر ينجرف مع درجة الحرارة والتعب الميكانيكي بمرور الوقت.

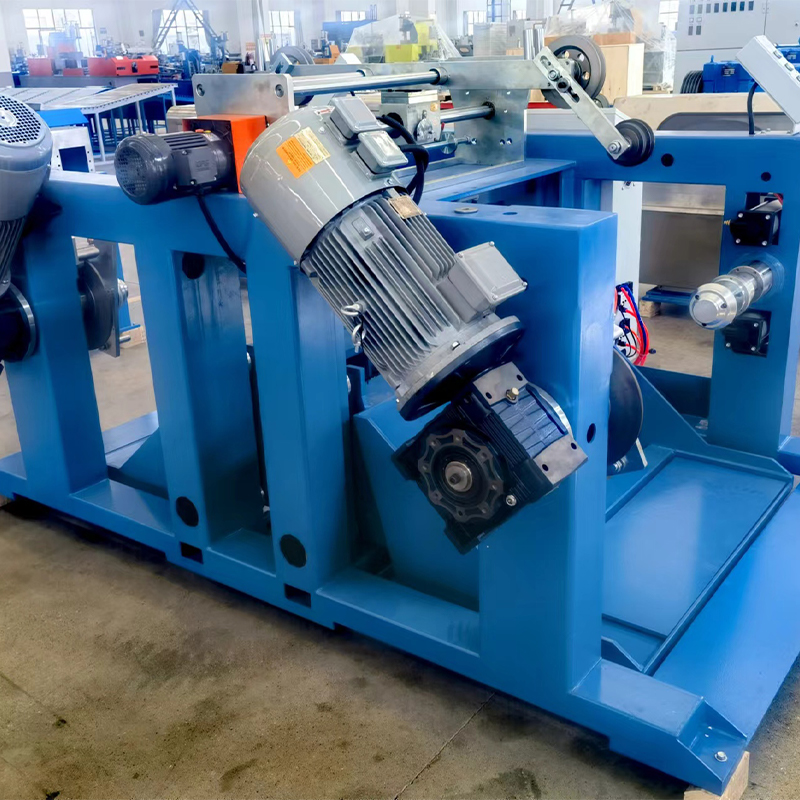

التوافق الميكانيكي لبكرة اللف: معايير واجهة العمود وتقييمات الحمل

أحد مصادر مشاكل جودة اللف التي يتم التغاضي عنها بشكل متكرر في آلات التقاط كابلات الأسلاك المزودة بمحرك هو عدم التوافق الميكانيكي بين بكرات اللف وواجهة عمود آلة الرفع. عادةً ما يقوم مصنعو الكابلات بتجميع مخزون مختلط من البكرات من موردين متعددين على مدار سنوات من التشغيل، مع اختلافات دقيقة في الأبعاد في قطر التجويف، وهندسة مجرى المفتاح، وتركيز الشفة التي تسبب مشاكل في آلات السحب ذات تفاوتات ضيقة للعمود. تعمل البكرة ذات قطر التجويف الأكبر بمقدار 0.3 مم من اسم العمود على إنشاء توافق خلوص يسمح للبكرة بالعمل بشكل لا مركزي تحت شد اللف - يولد الانحراف المركزي تموج توتر مرة واحدة في كل دورة لا يستطيع نظام التحكم قمعه لأنه يتم تحفيزه ميكانيكيًا بدلاً من توليده بواسطة عملية.

تتضمن المعلمات الميكانيكية ذات الصلة بالبكرة والتي يجب التحقق من توافقها مع ماكينة رفع كابل الأسلاك المزودة بمحرك، قطر التجويف والتسامح، وعرض مجرى المفتاح وعمقه، ومواصفات تشغيل الحافة، وسعة الوزن المقدرة للبكرة عند الحد الأقصى لمستوى تعبئة الكابل. تعتبر سعة وزن البكرة مهمة بشكل خاص في ماكينات رفع الكابلات الأوتوماتيكية ذات قدرة قوة اجتياز عالية - يولد شد اللف المطبق عبر عرض اجتياز البكرة بالكامل لحظة انحناء كبيرة على محامل عمود البكرة، وقد يؤدي تجاوز التصنيف الهيكلي للبكرة إلى تشوه الشفة الذي يلحق الضرر الدائم بالبكرة ويخلق خطرًا على السلامة عندما يتم التعامل مع البكرة المحملة بواسطة رافعة شوكية.

• التحقق من قطر التجويف: قم بقياس قطر التجويف لدفعات البكرات الجديدة بمقياس تجويف تمت معايرته قبل وضعها في خدمة الإنتاج - لا تقبل سوى البكرات التي تقع ضمن ± 0.05 مم من القطر الاسمي للعمود لتطبيقات المتابعة الدقيقة؛ تتطلب التفاوتات الأوسع أكمام محول مدببة تضيف التعقيد وإمكانية الانحراف
• فحص تشغيل شفة: تحقق من جريان وجه الحافة باستخدام مؤشر قرص على شياق مرجعي قبل الاستخدام الأول وبعد أي حدث إسقاط للتخزين المؤقت - يشير الجريان الذي يتجاوز 0.5 مم لكل نصف قطر شفة 300 مم إلى تشوه الشفة الذي قد يتسبب في أخطاء توقيت الانعكاس العرضي وتكوين حبة الحافة
• حساب الحد الأقصى لوزن التعبئة: احسب الحد الأقصى لوزن تعبئة الكابل كمنتج لحجم التخزين الصافي للبكرة (إجمالي حجم التخزين مطروحًا منه الحجم الأساسي) ووزن الكابل لكل وحدة حجم - تأكد من أن هذه القيمة أقل من سعة الحمولة الإجمالية المقدرة للتخزين، والتي تتضمن الوزن الفارغ للبكرة، بعامل أمان أدنى يبلغ 1.5
• فئة Keyway الملائمة: حدد مسار مفاتيح قريب الملاءمة (JS9/h9 أو ما يعادله وفقًا لمعيار ISO 286) لتطبيقات المتابعة بدلاً من تفاوتات الملاءمة العادية المستخدمة لنقل الطاقة بشكل عام - تسمح تركيبات مجرى المفاتيح السائبة بتدوير البكرة بالنسبة إلى العمود أثناء التسارع والتباطؤ، مما ينتج عنه أحداث انزلاق دقيقة تؤدي إلى حدوث طفرات توتر موضعية

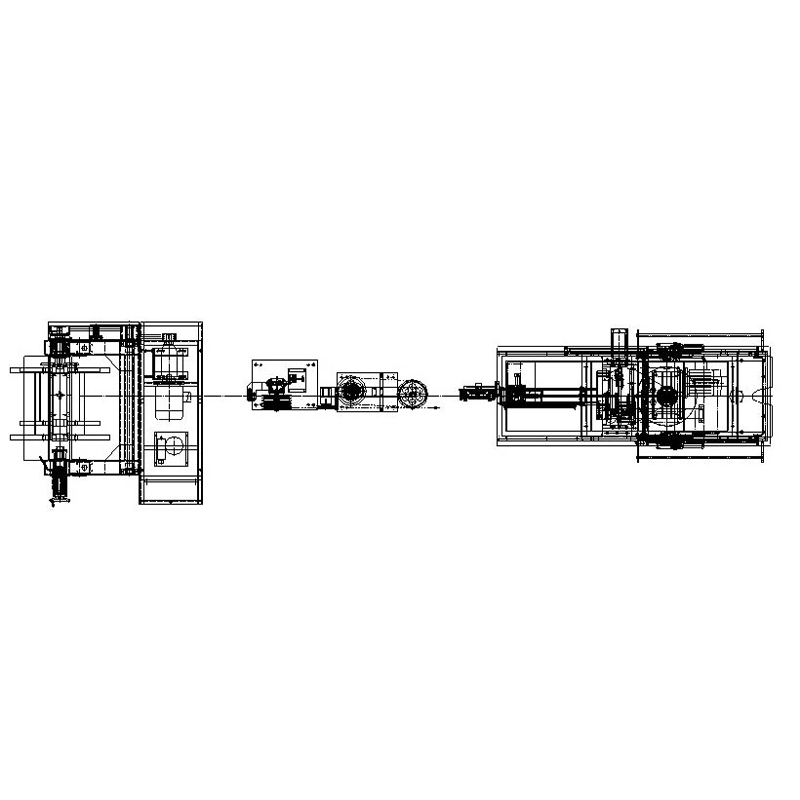

التكامل التحديثي لآلات التقاط الكابلات الأوتوماتيكية في خطوط البثق الحالية

إن إضافة آلة التقاط الكابلات الأوتوماتيكية إلى خط البثق الحالي الذي تم تصميمه في الأصل للرفع اليدوي ينطوي على تحديات تكامل التحكم التي غالبًا ما يتم الاستهانة بها أثناء مرحلة تخطيط المشروع. تم تصميم وحدة التحكم في سرعة النقل لخط البثق لتعمل كمرجع للسرعة الطرفية للخط - فهي تحدد سرعة الإنتاج، وتتبعها جميع المعدات الأولية. عند إضافة آلة أخذ أوتوماتيكية، فإنها تقدم نظام تحكم ثانٍ بحلقة مغلقة في نهاية الخط والذي يحاول أيضًا تنظيم شد الكابل من خلال ضبط السرعة. بدون التنسيق المناسب بين حلقتي التحكم هاتين، فإنهما يتفاعلان بشكل عكسي: يزيد السحب من السرعة استجابة لإشارة انخفاض التوتر بينما يقوم محرك السحب في نفس الوقت بتقليل السرعة استجابة لنفس انخفاض التوتر، مما يخلق تذبذبًا مستدامًا لا يمكن لأي من الحلقتين حله بشكل مستقل.

الحل القياسي هو تكوين محرك السحب في وضع التحكم في عزم الدوران بدلاً من وضع التحكم في السرعة، مع بقاء محرك السحب هو سيد السرعة. في وضع التحكم في عزم الدوران، يطبق محرك الرفع عزم دوران ثابتًا للملف يتوافق مع نقطة ضبط الشد المستهدفة، ويتم ضبط سرعة اللف تلقائيًا لتتناسب مع سرعة الخرج - على غرار الطريقة التي توفر بها الفرامل السلبية مقاومة ثابتة بغض النظر عن السرعة. يعمل موضع الأسطوانة الراقصة بعد ذلك كإشارة تشذيب لضبط نقطة ضبط عزم الدوران، وليس كمرجع أساسي للسرعة. تعمل بنية التحكم هذه على التخلص من مشكلة تفاعل الحلقة لأن محرك السحب لم يعد يتنافس مع عملية السحب للتحكم في سرعة الكابل - فهو ببساطة يوفر عزم دوران مقاومة يمكن التحكم فيه والذي يمكن لوحدة التحكم في سرعة السحب أن تعمل ضده دون تعارض.

تأسست في عام 2002 في شنغهاي باستثمارات من تايوان وتوسعت من خلال شركة Jiangsu Yessjet Precise Machinery Co., Ltd. في Yixing، Wuxi في عام 2017، اكتسبت شركة Shanghai Yessjet Precise Machinery Co., Ltd. خبرة واسعة في دمج آلات التقاط الكابلات السلكية الآلية وآلات التقاط الكابلات الأوتوماتيكية في خطوط البثق التي تم بناؤها بواسطة مجموعة واسعة من الشركات المصنعة للمعدات الأصلية. تبدأ عملية هندسة التكامل بمراجعة نظام التحكم للخط الحالي لتحديد نوع محرك السحب، وإمكانية بروتوكول الاتصال، والإدخال/الإخراج المتاح للتشابك - متبوعًا ببنية تكامل محددة تحدد بالضبط كيف سيتلقى محرك السحب مرجع السرعة الخاص به وكيف سيتم توجيه إشارة الراقصة لتجنب تفاعل الحلقة. لقد أدى هذا النهج المنظم إلى تقليل وقت التشغيل التحديثي باستمرار مقارنة بالتركيبات الإضافية غير المنسقة حيث يتم اكتشاف مشكلات تفاعل التحكم وحلها بشكل متكرر أثناء تجارب الإنتاج.
