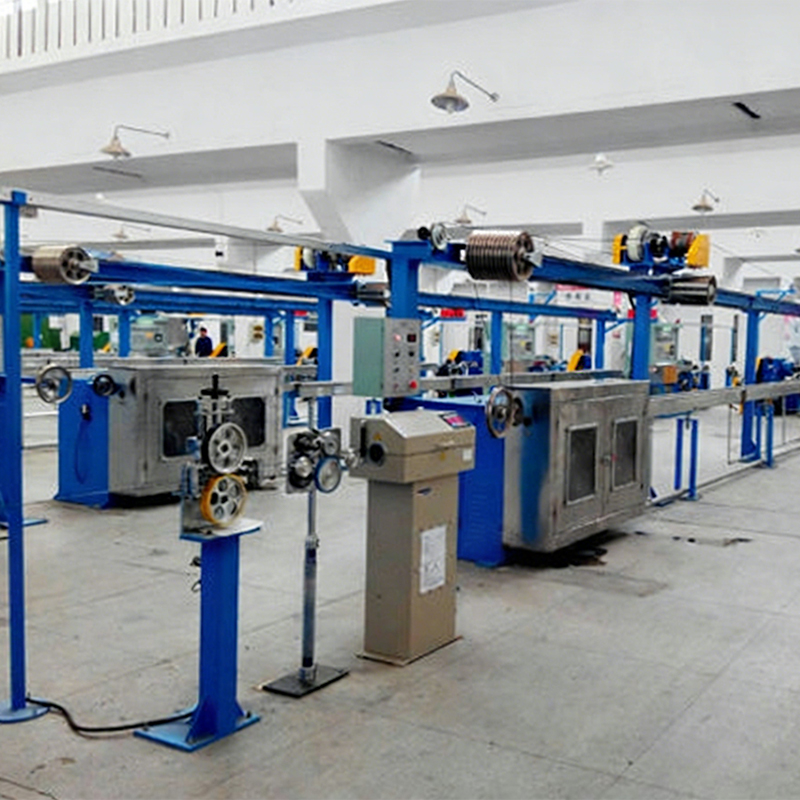

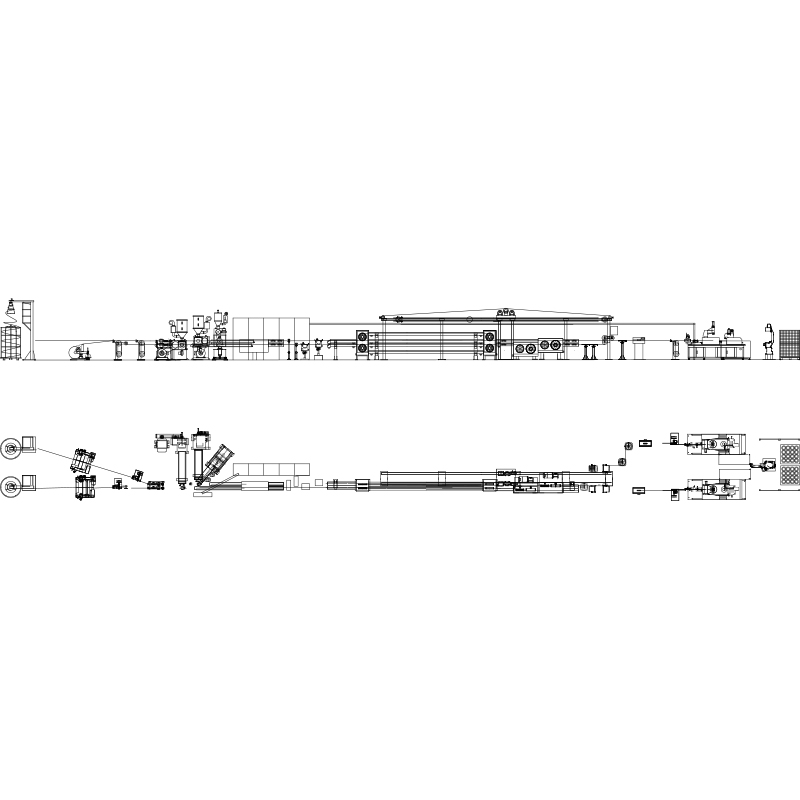

كيف يؤثر تصميم المسمار على جودة الإخراج في الأسلاك و خط بثق الكابلات

المسمار الطارد هو قلب أي خط بثق الأسلاك والكابلات ومع ذلك، غالبًا ما يتم التعامل مع هندستها كمعلمة ثابتة بدلاً من متغير قابل للضبط. من الناحية العملية، فإن تصميم اللولب - بما في ذلك نسبة L/D، ونسبة الضغط، ودرجة الطيران، وتكوين منطقة الحاجز - يحدد بشكل مباشر تجانس الذوبان، ومعدل الإخراج، واتساق سمك الجدار العازل. على سبيل المثال، سوف ينتج المسمار المصمم لمركبات PVC درجات حرارة ذوبان ومعدلات قص مختلفة بشكل ملحوظ عند تشغيل XLPE أو TPE، حتى في إعدادات RPM المتطابقة. يتيح فهم هذه العلاقات لمهندسي الإنتاج اتخاذ قرارات مستنيرة بشأن اختيار البراغي بدلاً من اختيار ما يأتي مع الماكينة بشكل افتراضي.

تعد نسبة L/D (الطول إلى القطر) هي المعلمة اللولبية الأكثر شيوعًا. توفر نسب L/D الأعلى - عادةً من 25:1 إلى 30:1 لتطبيقات عزل الكابلات - مزيدًا من وقت الإقامة لذوبان البوليمر، مما يحسن الخلط والتجانس الحراري. ومع ذلك، فإن البراغي الأطول تزيد أيضًا من مدخلات حرارة القص، مما قد يمثل مشكلة بالنسبة للمركبات الحساسة للحرارة مثل مواد LSZH (منخفضة الدخان الخالية من الهالوجين). في هذه الحالات، يوفر التصميم اللولبي الحاجز مع قسم خلط مخصص بالقرب من منطقة القياس حلاً أفضل: فهو يفصل مرحلتي الصلبة والذوبان في وقت مبكر من البرميل، مما يقلل من تلوث الحبيبات غير المنصهرة دون القص المفرط.

تقوم شركة Shanghai Yessjet Precise Machinery Co., Ltd. بتكوين الهندسة اللولبية استنادًا إلى مجموعة المركبات المحددة ونطاق الإخراج المستهدف لخط بثق الكابلات الخاص بكل عميل. بدلاً من توفير برغي عالمي، يقوم الفريق الهندسي بتقييم منحنيات لزوجة البوليمر ومعالجة نوافذ درجة الحرارة ومتطلبات سرعة الخط قبل تحديد نسبة الضغط وهندسة الطيران. يزيل هذا الأسلوب مصدرًا شائعًا لاختلاف سمك الجدار والذي غالبًا ما ينسبه المشغلون بشكل خاطئ إلى مشكلات تمركز القالب أو التحكم في التوتر.

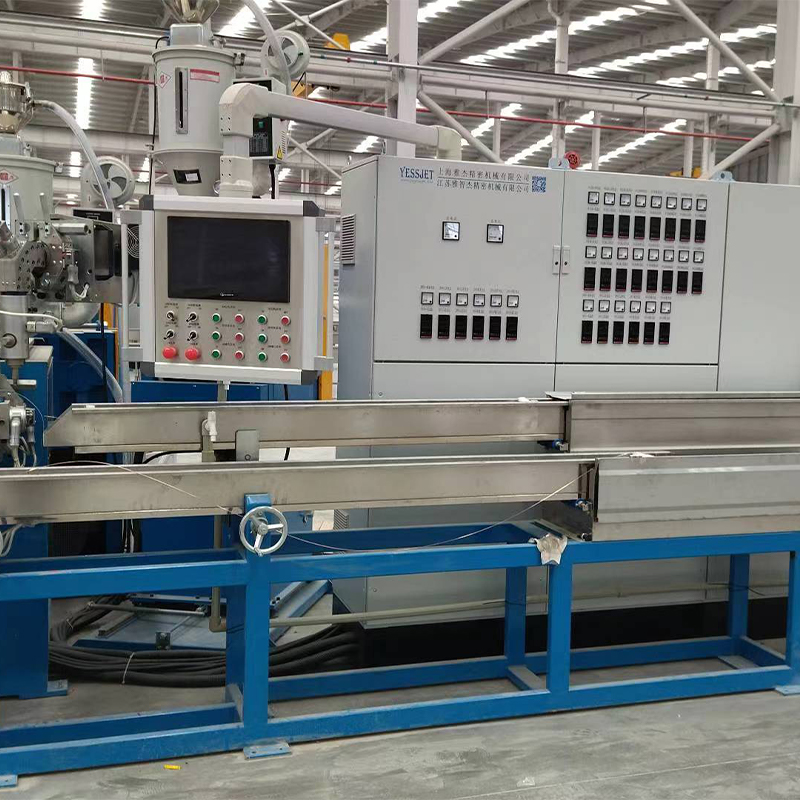

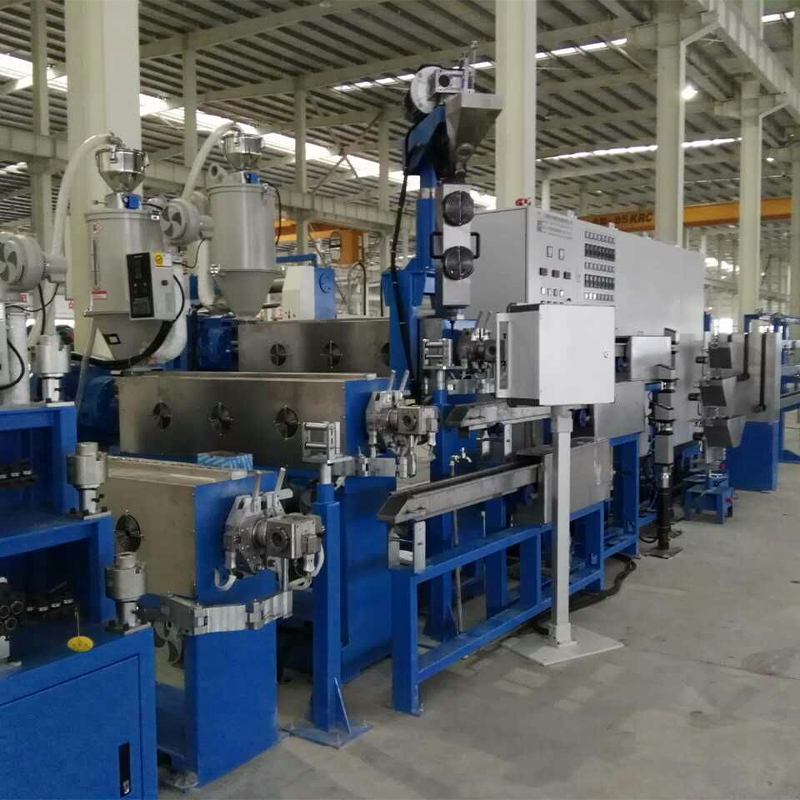

تحديد درجة الحرارة عبر مناطق البرميل: لماذا تعني المزيد من المناطق مزيدًا من التحكم

تقوم تكوينات خط بثق الكابلات الحديثة عادةً بتقسيم أسطوانة الطارد إلى خمس إلى ثماني مناطق تسخين يتم التحكم فيها بشكل مستقل، بالإضافة إلى مناطق منفصلة للقالب والرؤوس المتقاطعة. الغرض من هذا التجزئة ليس مجرد تسخين البوليمر إلى درجة حرارة الذوبان المستهدفة - بل هو إدارة التدرج الحراري على طول مسار التلدين بأكمله بحيث يصل الذوبان إلى القالب في حالة ثابتة وخالية من الفقاعات عند اللزوجة الصحيحة لسمك الجدار المستهدف وسرعة الخط.

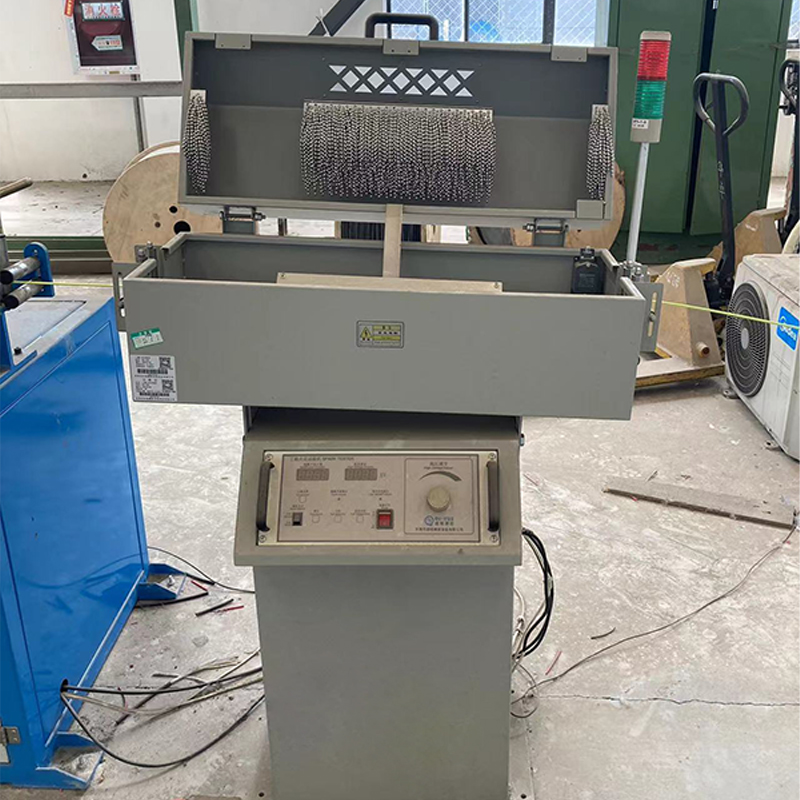

من المفاهيم الخاطئة الشائعة أن جميع مناطق البراميل يجب أن تعمل عند درجات حرارة مماثلة، مع زيادات متواضعة فقط تجاه القالب. من الناحية العملية، يعتمد المظهر الجانبي الأمثل على المواد بشكل كبير. بالنسبة للبوليمرات شبه البلورية مثل البولي إثيلين عالي الكثافة، فإن المظهر الجانبي الصاعد - منطقة تغذية أكثر برودة، ومنطقة قياس أكثر سخونة تدريجيًا - يعزز الذوبان التدريجي ويقلل من خطر الذوبان المبكر الذي يمنع التغذية. بالنسبة للمواد غير المتبلورة مثل PVC الصلب، فإن المظهر الجانبي المسطح مع الانخفاض الطفيف في منطقة القياس يمنع التدهور الناتج عن تراكم حرارة القص المفرط. يؤدي الخطأ في هذا الملف إلى ظهور شوائب هلامية صغيرة أو عيوب سطحية لا تظهر إلا أثناء اختبار الشرارة أو أثناء اختبار الاستخدام النهائي للعميل.

استراتيجيات ملف درجة الحرارة الشائعة حسب المادة

تعمل هذه الملفات الشخصية كمراجع بداية، وليست وصفات ثابتة. يتطلب التحسين في العالم الحقيقي أجهزة قياس ضغط الذوبان عند مدخل القالب ومقياس حرارة الذوبان بالأشعة تحت الحمراء للتحقق من درجة حرارة الذوبان الفعلية بشكل مستقل عن نقاط ضبط منطقة البرميل - وهو تمييز مهم بشكل كبير عند تشغيل خطوط عالية السرعة تزيد عن 200 م/دقيقة.

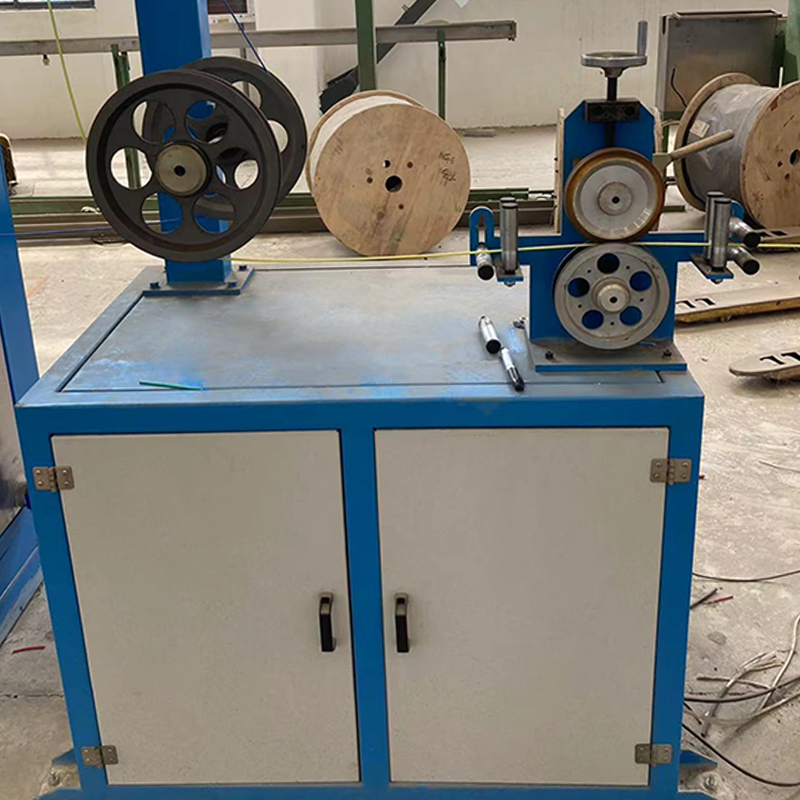

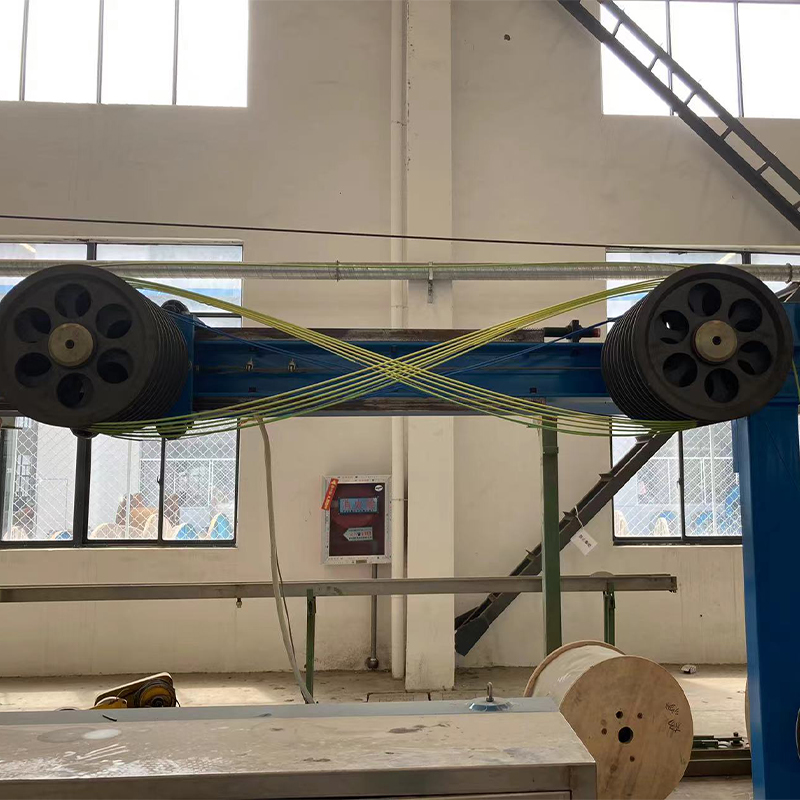

التحكم في شد السحب من شركة Caterpillar وتأثيره على استطالة الموصل

في خط بثق الأسلاك والكابلات، تقوم وحدة سحب كاتربيلر بأكثر من مجرد سحب الكابل النهائي بسرعة محددة - إنها الآلية الأساسية التي يتم من خلالها تنظيم سمك جدار العزل في الوقت الفعلي. تحدد العلاقة بين سرعة السحب ومعدل إخراج الطارد نسبة السحب إلى الأسفل، والتي بدورها تتحكم في مقدار امتداد البثق بين مخرج القالب ونقطة التصلب. حتى تباين السرعة بنسبة 1-2% في عملية النقل يمكن أن يغير سمك الجدار الاسمي خارج نطاق التسامح المحدد بمعايير مثل IEC 60227 أو UL 83.

إحدى النتائج الأقل مناقشةً لتوتر المسافة هو تأثيرها على الموصل نفسه. عندما يكون التوتر مفرطًا - عادةً ما يحدث بسبب ضبط ضغط حزام كاتربيلر على مستوى عالٍ جدًا أو بسبب عدم التطابق بين سرعة السحب وشد شد الدفع - يخضع الموصل للاستطالة الدائمة. في الموصلات المجدولة، يؤدي هذا الاستطالة إلى ضغط طول الأسلاك الفردية، مما يغير مقاومة الموصل للتيار المستمر لكل وحدة طول وربما يدفعه إلى الخروج عن الامتثال لقياسات المقاومة لكل كيلومتر. يظهر التأثير بشكل خاص على إنشاءات الأسلاك الدقيقة التي يقل سمكها عن 0.5 مم² حيث تكون هوامش قوة الشد للجدائل أصغر.

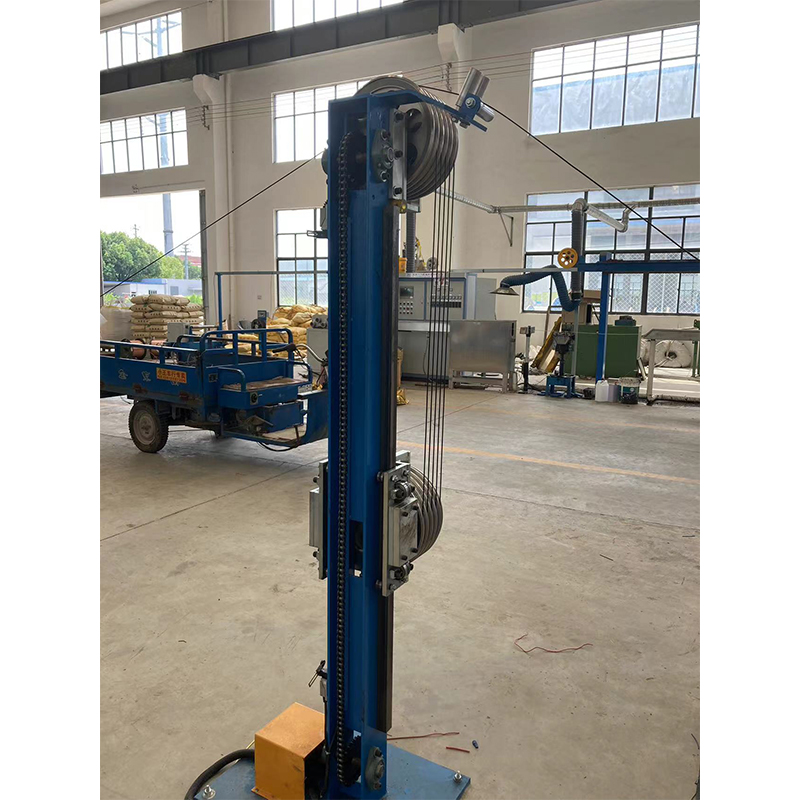

يتطلب التكوين الصحيح لليرقة مطابقة طول تلامس الحزام والضغط مع القطر الخارجي للكابل وصلابة مركب الغلاف. تتطلب المركبات الأكثر ليونة مثل السيليكون أو مادة TPU المرنة قوة تثبيت أقل للحزام ومنصات حزام أوسع لتجنب علامات السطح. يجب أن يدمج نظام التحكم التغذية الراجعة لموضع لفة الراقص من كل من الدفع والالتقاط للحفاظ على نافذة شد مستقرة طوال التشغيل بأكمله، بما في ذلك أثناء مرحلتي التسارع والتباطؤ عند بدء التشغيل وإيقاف التشغيل.

تحديث الخطوط القديمة: ما يمكن وما لا يمكن ترقيته

يقوم العديد من مصنعي الكابلات بتشغيل معدات خط بثق الأسلاك والكابلات التي يتراوح عمرها بين 15 و25 عامًا - وهي سليمة ميكانيكيًا ولكنها محدودة ببنيات التحكم القديمة، وأجهزة التحكم في درجة الحرارة التناظرية، ومنطق التسلسل القائم على التتابع الذي يمنع التكامل مع أنظمة MES الحديثة أو أنظمة جمع البيانات. إن استبدال الخط الكامل ليس هو المسار الأكثر اقتصادا دائمًا. يمكن لعمليات التعديل التحديثي المستهدفة استعادة 70-85% من قدرة الخط الجديد بنسبة 30-50% من التكلفة الرأسمالية، بشرط أن تستوفي الحالة الميكانيكية لأسطوانة الطارد والمسمار وعلبة التروس الحد الأدنى من عتبات التآكل.

التحديثية تقييم الأولوية

• ترقيات عالية القيمة: استبدال PLC بمنصات Siemens S7 أو Allen-Bradley ControlLogix الحديثة، وشاشة HMI تعمل باللمس مع إدارة الوصفات، والتحكم في قطر الحلقة المغلقة باستخدام مقاييس الليزر، والسحب المؤازر مع ردود فعل التوتر
• ترقيات متوسطة القيمة: استبدال وحدات التحكم في منطقة البرميل التناظرية بوحدات PID الرقمية التي تتميز بالضبط التلقائي، وترقية محولات القيادة إلى محركات الأقراص ذات التردد المتغير من الجيل الحالي مع فرامل استعادة الطاقة
• قيمة أقل ما لم تكن معيبة: استبدال علب التروس السليمة ميكانيكيًا، أو براميل الطارد التي تحتوي على أقل من 40% من تآكل الخلوص من البطانة إلى المسمار، أو هياكل حوض التبريد الخالية من التآكل
• غير متوافق مع التعديل التحديثي: إطارات الطارد ذات تشوه الإطار الذي يتجاوز تفاوتات المحاذاة، أو الرؤوس المتقاطعة ذات الأشكال السنية المخططة على مسامير مركزية، أو قواديس التغذية ذات التآكل الداخلي الذي يؤدي إلى فصل الخلطات المركبة

قامت شركة Shanghai Yessjet Precise Machinery Co., Ltd. بتطوير عملية تقييم تحديثية منظمة للعملاء الذين يقومون بتشغيل معدات خط بثق الكابلات القديمة. يغطي التقييم قياس تآكل البراغي والبراميل عبر المنظار، واختبار رد الفعل العكسي لعلبة التروس، والتصوير الحراري لأداء سخان البراميل، ومراجعة نظام التحكم لتحديد المكونات القديمة مع عدم توفر قطع الغيار. تمنع هذه الخطوة التشخيصية العملاء من الاستثمار في ترقيات التحكم على المنصات الميكانيكية التي ستتطلب الاستبدال الكامل في غضون ثلاث إلى خمس سنوات بغض النظر.

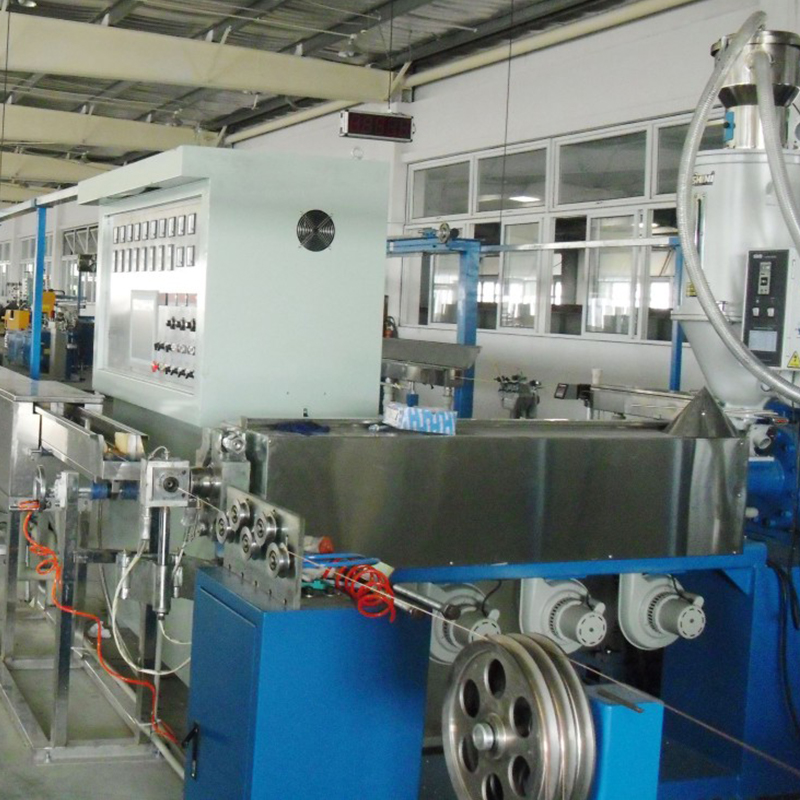

التحكم في قطر الحلقة المغلقة: كيف يعمل وأين حدوده

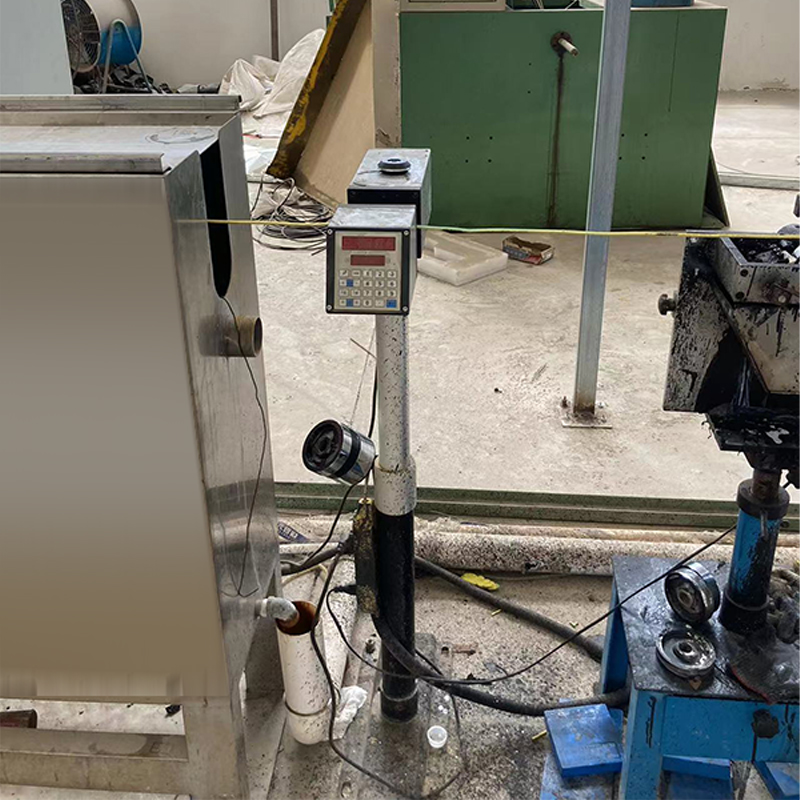

أصبحت الآن مقاييس قطر الليزر الموضوعة مباشرة بعد حوض التبريد قياسية في معظم تركيبات خطوط بثق الكابلات الجديدة. يقيس المقياس القطر الخارجي بشكل مستمر - عادةً بمعدلات مسح تتراوح من 500 إلى 2000 هرتز - ويغذي القياس مرة أخرى إلى وحدة التحكم في سرعة الخط أو محرك سرعة برغي الطارد لتصحيح الانحرافات عن القطر المستهدف في الوقت الفعلي. في الأنظمة المضبوطة جيدًا، يمكن أن تحافظ بنية الحلقة المغلقة هذه على تحمل القطر في حدود ± 0.02 مم على الخطوط التي تعمل بسرعة 100-150 م/دقيقة، مما يلبي متطلبات معظم معايير الأسلاك IEC وUL دون الحاجة إلى تدخل المشغل أثناء إنتاج الحالة المستقرة.

ومع ذلك، فإن التحكم في قطر الحلقة المغلقة له قيود مهمة لا يتم توصيلها بشكل واضح دائمًا من قبل موردي المعدات. يقيس المقياس قطر الغلاف الخارجي - ولا يمكنه اكتشاف الانحراف المركزي لسمك الجدار بشكل مباشر، الأمر الذي يتطلب إما مقياس سمك الجدار بالموجات فوق الصوتية أو جهاز مراقبة الانحراف المركزي القائم على السعة الموجود في حوض الماء. يمكن للكابل قياس القطر الخارجي بشكل مثالي أثناء تشغيله بانحراف مركزي بنسبة 30-40% في حالة انجراف مركز القالب خلال فترة طويلة بسبب التمدد الحراري لجسم التقاطع. إن الاعتماد فقط على مقياس القطر للتحكم في العملية سوف يجتاز اختبارات القطر الخارجي أثناء إنتاج مادة تفشل في الحد الأدنى لسماكة الجدار عند أنحف نقطة.

بالإضافة إلى ذلك، فإن وقت استجابة حلقة التغذية المرتدة مقيد بالمسافة بين مخرج القالب وموقع المقياس. في الخطوط ذات أحواض التبريد الطويلة - وهي ضرورية لكابلات الموصلات الكبيرة حيث يحتاج البوليمر إلى طول تبريد ممتد - يمكن أن يتراوح تأخير النقل من 15 إلى 40 ثانية بسرعات الخط النموذجية. أثناء هذا التأخير، أدى اضطراب العملية (ارتفاع ضغط الذوبان من حزمة شاشة مسدودة جزئيًا، على سبيل المثال) إلى إنتاج 25 إلى 60 مترًا من الكابلات خارج نطاق التسامح قبل أن يستجيب نظام التحكم. يعد فهم هذا التأخير وتعيين معلمات النطاق الميت المناسبة في خوارزمية التحكم أمرًا ضروريًا لمنع تذبذب التصحيح الزائد، والذي غالبًا ما يكون أكثر ضررًا لتناسق المنتج من الاضطراب الأصلي.

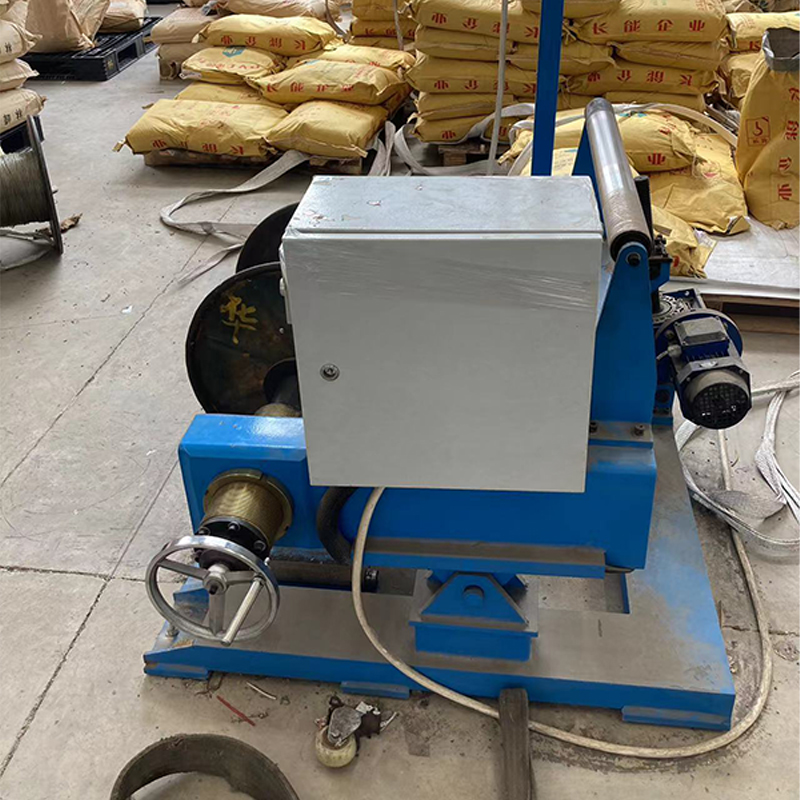

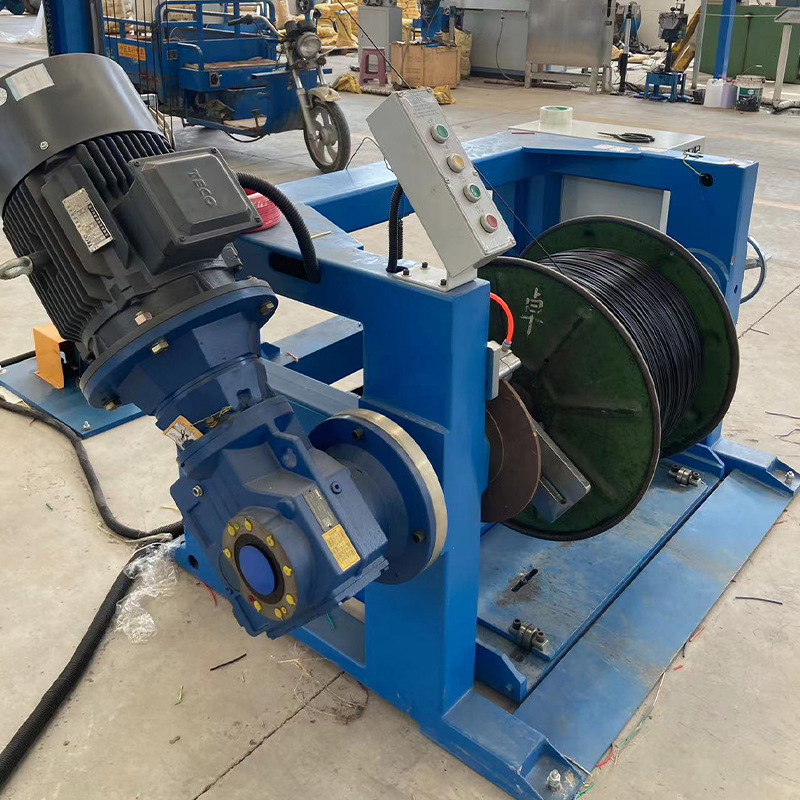

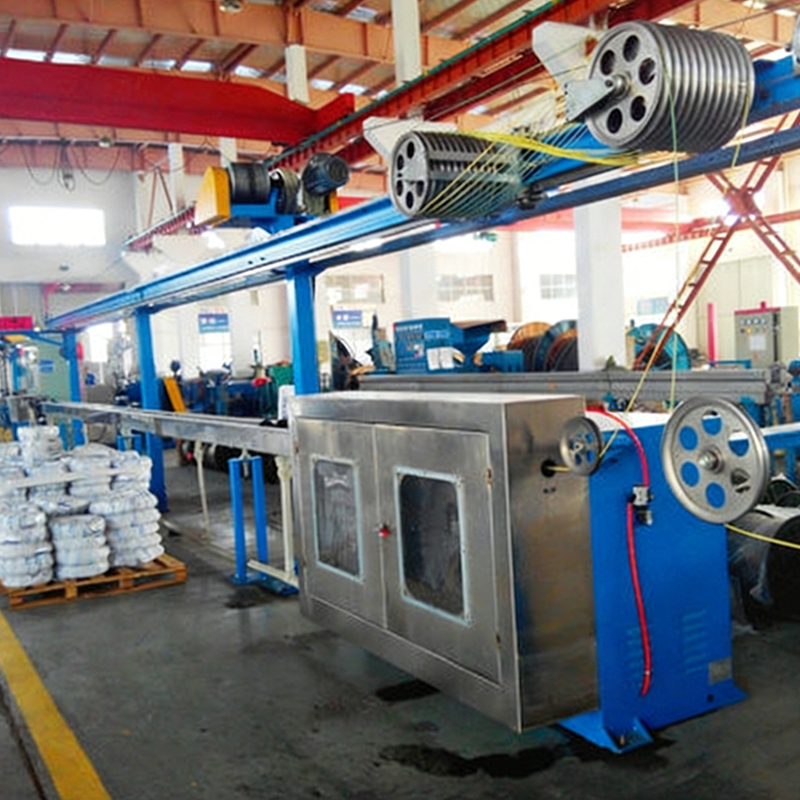

اللف التلقائي والتجميع الآلي على المنصات: اعتبارات التكامل لأتمتة نهاية الخط

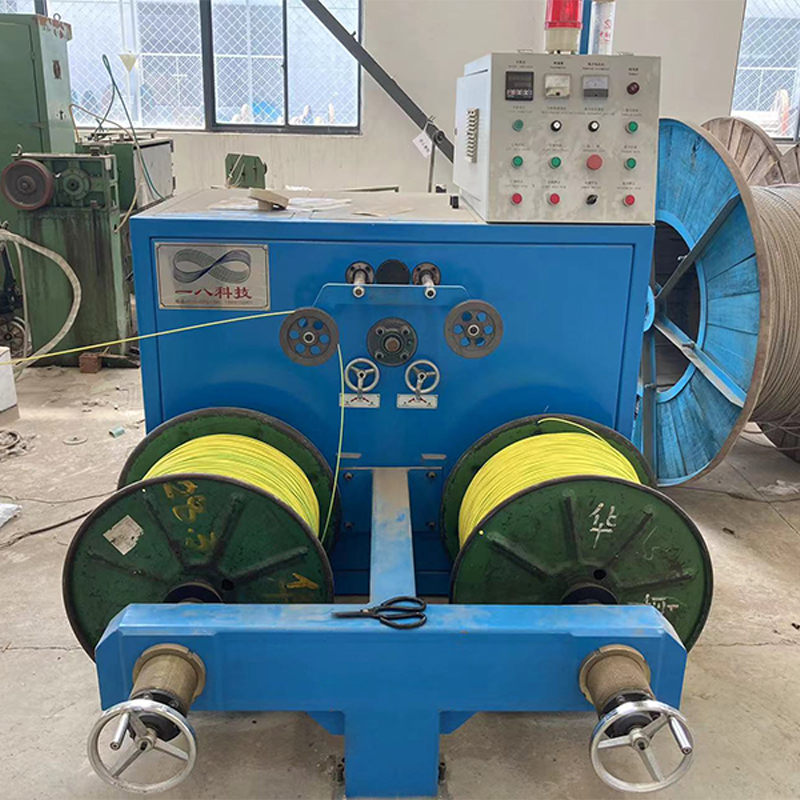

غالبًا ما يتم التخطيط لأتمتة نهاية الخط - والتي تشمل آلات اللف الأوتوماتيكية، ومحطات الربط أو التسجيل، وأنظمة المنصات الآلية - كإضافة مستقبلية أثناء التشغيل الأولي لخط بثق الأسلاك والكابلات، ثم يتم تأجيلها إلى أجل غير مسمى بسبب قيود رأس المال أو تعقيد التكامل. والنتيجة هي أن اللف اليدوي والتجميع على منصات نقالة يصبحان عنق الزجاجة في الإنتاج، مما يحد من سرعة الخط ليس من خلال قدرة إنتاج الطارد ولكن من خلال المعدل الفعلي الذي يمكن للمشغلين من خلاله التعامل مع الملفات النهائية. في الخطوط التي تنتج أسلاك بناء صغيرة الحجم بسرعات تزيد عن 300 م/دقيقة، فإن اللف اليدوي ببساطة غير قابل للتطبيق - لا يمكن لدورة تغيير الملف مواكبة مخرجات الإنتاج.

يتطلب دمج آلات اللف الأوتوماتيكية في خط موجود الاهتمام بالعديد من المعلمات التي تم ضبطها على مستوى التحكم في الطارد: العد الدقيق للعدادات من جهاز تشفير السحب، وإشارة قطع موثوقة إلى السكين الطائر أو القاطع الدوار، وتسلسل نقل الملف الذي لا يسمح بتراكم ارتخاء الكابل بين القاطع ونواة الملف الجديد. إذا لم يتم تصميم خط الطارد PLC مع أخذ إشارات المصافحة هذه في الاعتبار، فإن إعادة تجهيز آلات اللف الأوتوماتيكية يمكن أن تتطلب إعادة صياغة كبيرة لنظام التحكم بما يتجاوز مجرد تركيب أجهزة آلة اللف.

تصمم شركة Shanghai Yessjet Precise Machinery Co., Ltd. بنيات التحكم في خط بثق الأسلاك والكابلات مع تكامل الأتمتة في نهاية الخط كقدرة مخططة منذ البناء الأولي، حتى عندما لا يشتري العميل على الفور معدات اللف والتحزيم على منصات نقالة. تم تضمين سعة الإدخال/الإخراج الاحتياطية، والكتل الطرفية السلكية مسبقًا لاتصالات وحدة اللف، وخرائط الإشارة الموثقة في حزمة التشغيل القياسية - مما يسمح للعملاء بإضافة منصات نقالة آلية أو اللف التلقائي لاحقًا دون العودة إلى المصنع لإعادة تصميم نظام التحكم. هذا النهج المتوافق مع المستقبل يقلل بشكل كبير من إجمالي الاستثمار المطلوب عندما تبرر أحجام الإنتاج في نهاية المطاف الأتمتة الكاملة لنهاية الخط.
